应用
NEC级别数字通信用水平对绞电缆，应用于大楼综合布线系统中工作区通信引出端与交接间的配线架之间的布线，以及住宅综合布线系统的用户通信引出端到配线架之间的布线，满足于100MHz的数据通信。按ANSI/TIA/EIA-568-B颜色编码标色。 |
|

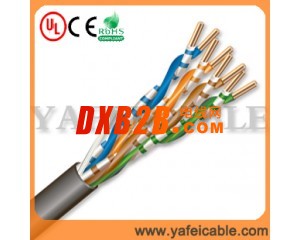

结构
单根或7根多股细绞成束（镀锡）铜丝导体 符合UL444标准HDPE聚乙烯绝缘
两芯对绞，共4对
特种铝箔麦拉带100%覆盖
特殊PVC外护套或更高标准低烟无卤型阻燃外护套（可根据客户要求定制颜色）
|
|
特点
传输频率达到100MHz, 支持双工应用 符合RoHS环保标准
可通过UL VW-1及 CSA FT1垂直耐燃试验
|
性能
工作电压：30V
工作电压：30V
使用温度范围：
移动安装：- 5°C 至 +80°C，固定安装： -40°C 至 +80°C
阻燃等级：IEC60332-1 CM
|
直流电阻20℃（Ω/ KM）
|
<93.8
|
|||
|
工作温度
|
70℃
|
|||
|
传播速度
|
68％
|
|||
|
阻抗（欧姆）
|
100 ± 15
|
|||
火焰传播测试通过IEC 60332第一部分（LSOH）
火焰传播测试通过IEC 60332第一部分和第三部分（LSFROH）
卤酸气体的排放符合IEC 60754第1 部分
火焰传播测试通过IEC 60332第一部分和第三部分（LSFROH）
卤酸气体的排放符合IEC 60754第1 部分
黑烟排放测试符合IEC 61034
