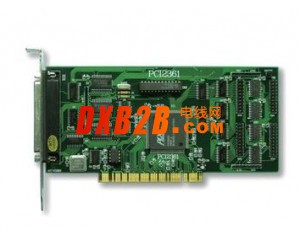

阿尔泰科技PCI2361

PCI2361 可以广泛地应用于计数、定时、测频、频率发生、数字量控制，特别是在计数、测频等领域可以
灵活、方便地组合，满足用户的多种不同需求。特别是通道 0 提供正、反向输出，可以方便的对其余通道的
GATE（门控端）进行控制，以方便测频应用。

第一节、计数、定时
1、 PCI2361 板上有 9 个计数/定时器，每个计数/定时器各自独立。
2、 计数/定时器的 CLK（时钟输入），GATE（门控），OUT（输出），GATE（门控）全部外接，其中 GATE
    输入内部有上拉电阻以方便计数应用，CLK、OUT 端满足标准 TTL 电气特性。输入低电平小于 0.4V，高
    电平大于 2.6V, OUT 的最大输出驱动电流 1 毫安。
3、 计数器 0 提供 OUT 正、反向输出。（反向输出应用于对其余的通道的 GATE 的门控）,通道 0 的输出驱动
    能力为 6 毫安,TTL 电平 .
4、 PCI2361 板上提供两种频率的时钟输出 CLKOUT，一个 0.5μS，64μS，由 XF3 选接其中之一，时钟输出
     电平为 TLL 电平，驱动能力 6 毫安。
5、 9 个计数/定时器的输入输出及一路中断输入、时钟输出由 37 芯 D 型头插座 XS1 输入、输出。
第二节、数字量 I/O
1、 PCI2361 板上有 32 个数字量输入，32 个数字量输出。
2、 数字端口满足标准 TTL 电气特性，输入 TTL 电平，吸入电流小于 0.5 毫安，输出 TTL 电平、最大下拉电
    流 20 毫安，上拉电流 2.6 毫安。
3、 32 个数字量输入输出各由 2 个 20 芯扁平电缆插座引出。
第三节、外形尺寸
        177.93mm(长) * 81.53mm(宽)*18.50mm(高)
