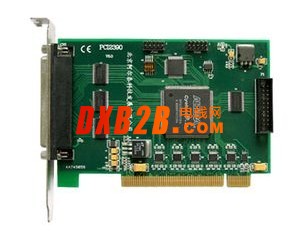

阿尔泰科技PCI2390

产品应用

    本卡是一种基于 PCI 总线的数据采集卡，可直接插在 IBM-PC/AT 或与之兼容的计算机内的任一 PCI 插槽中，构成实验室、产品质量检测中心等各种领域的数据采集、波形分析和处理系统。也可构成工业生产过程监控系统。它的主要应用场合为：
◆ 电子产品质量检测
◆ 信号采集
◆ 过程控制
◆ 伺服控制

DI 数字量输入功能
◆ 通道数：16 路
◆ 电气标准：TTL 兼容
◆ 高电平的最低电压：2V
◆ 低电平的最高电压：0.8V

DO 数字量输出功能

◆ 通道数：16 路
◆ 电气标准：TTL 兼容
◆ 高电平的最低电压：2.4V
◆ 低电平的最高电压：0.5V
◆ 上电初值：低电平

可选加减法计数器功能
◆ 计数器通道个数：8 个可选加减法控制计数器
◆ 计数器位数：32 位
◆ 计数器方式：由 UP_DWn 控制，=1 时为加法计数，=0 时为减法计数
◆ 计数方式：6 种计数方式软件可选
◆ 电气标准：TTL 电平
◆ 门控（GATEn）：上升沿、下降沿、高电平和低电平
◆ 计数器输出（OUTn）：高电平、低电平
◆ 信号隔离：光隔离型
◆ 工作温度范围：0℃ ～ +50℃
◆ 存储温度范围：- 20℃ ～ +70℃

其他指标
◆ 板载时钟振荡器：80MHz
