西京医院DTD433C无线系统解决方案
1. 项目背景
随着无线通信大浪潮的的推进，无线通信已经在工业现场普遍应用，西京医院作为国内知名医院，也加入到此行列，将无线应用于医院各科室电气通信的自动控制及监视。本次工程主要使用的西安达泰电子有限责任公司的DTD433C无线数传模组，其主要作用是取代了传统的有线方式进行无线控制。
2. 系统概述
本方案的控制端（控制室）采用触摸屏+DTD433C，终端则采用DTD433C+西门子S7-200。控制端（可视的触摸屏）将控制命令通过RS485接口传给DTD433C,DTD433C将该命令无线发射给终端的DTD433C,终端的DTD433C通过RS485接口传送命令给西门子S7-200,S7-200收到命令后执行并回复控制端一个状态量，使控制端触摸屏上的红灯或绿灯点亮。此过程适用于DTD433C一对一模式和一对多模式。
3. 工作原理图
a．通信控制室（一对一控制）
通信控制室主要是通过按触摸屏控制端的“启动”、“关闭”按钮控制和监视西门子S7-200的工作状态。
通信控制室DTD433C拓扑如下图所示：
b．电气控制室（一对多控制）
电气控制室主要是通过按触摸屏控制端的“启动”、“关闭”按钮分别控制和监视各科室西门子S7-200的工作状态：

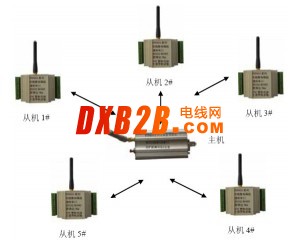

电气控制室及各科室DTD433C和PLC拓扑如下图所示：
