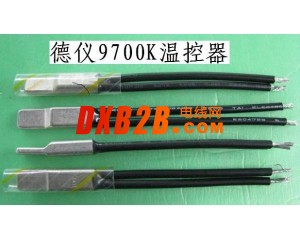

美国德州仪器9700K温控开关产品介绍:
结构特点：
（1）9700K热保护器是美国德州仪器公司 Klixon ®专有技术生产的一种过温、过电流之保护器，其体积小，触点容量大，跳脱动作快速，性能可靠。它是一个微型、速动、热动装置。在热保护科技领域内，它是一个被广泛应用的保护元件。（2）9700K热保护器，当电器不正常工作，使电流增大及周围温度升高时，超过热保护器的温度设定值时，自动断开电路，使电器得到保护。当装置冷却到安全温度时，触点又能自动闭合。（3）9700K热保护器同时具有过流保护作用：当电路短路或电机堵转时，由于电流迅速增加在Klixon ®双金属片上产生热效应，迅速将保护器接触点断开。
特性说明：
Klixon®是全球生产传感器和控制器品种最齐全、产量最大的国际著名品牌，对产品质量具有信用保障。热保护器紧凑的微型设计，便于安装；每一种跳脱温度都经严格地校正及检查，双金属片（Klixon®专利品牌）具有100%快速跳脱；具有UL, CUL, CSA, VDE, ENEC, CQC, 认证文件， 严格执行欧洲的ROHS的环保标准，使客户得到 真正保障；使用 Klixon®突断式作动簧片进行正开－断动作；带衬垫不锈钢外盒，适合绝大多数浸泽制程；具备有感应电流及温度而动作之双重性能；额定电流范围大，触点规格达18amps适合恶劣环境；单独进行温度校准和检验；寿命期内温度反应性能重复性高；可根据客户的特殊需求，提供手动复位之PTC组合装置；可依客户的需求铆接各种規格與长度的线材 ；铆接线材之端子，有同边及不同边两种选择 。
产品用途：
各类电机、马达、水泵 空压机 清洗机 荧光灯电子镇流器 、HID镇流器 变压器；照明灯具电热垫，车用电热毯；医用热敷垫 过膠机；电动工具、充电器 仪器，设备 、家用電器；发热电器.
9700K产品型号及技术参数表
电气规格 AC（18 A / 115 13 A / 250 9A / 400
DC（18 A / 24V）
温度选择范围 60℃~150℃ ±5℃ (每5℃一种规格)
自动动作寿命 1万次 (自动复位)
外形结构 全封闭，密封钢壳，防止漆渗漏和机械压力，配特殊的感温绝缘护套
外形尺寸 24× 7 ×4.6mm(长×宽×厚)
编号与工作温度对照表
跳脱温度 编号
60℃ 9700K 56
65℃ 9700K 952
70℃ 9700K 920
75℃ 9700K 51
80℃ 9700K 91
85℃ 9700K 61
90℃ 9700K 21
95℃ 9700K 31
100℃ 9700K 26
105℃ 9700K 16
110℃ 9700K 36
115℃ 9700K 41
120℃ 9700K 01
125℃ 9700K 81
130℃ 9700K 11
135℃ 9700K 06
140℃ 9700K 66
145℃ 9700K 76
150℃ 9700K 46
