1:执行标准：GB/T14864-93
2:产品型号：SYV

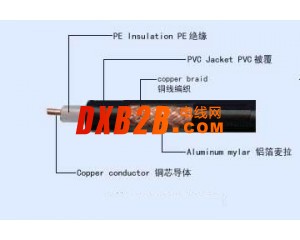

3:导体裸铜
4:绝缘为实心聚乙烯
5:裸铜丝、镀锌铜丝、铜包铝、铝镁合金丝编织屏蔽
6：聚氯乙烯外护套
适用于无线电通信和采用类似技术的电子装置
|
型号规格
|
内导体根数*直径
|
绝缘外径mm
|
编织角度不大于
|
护套外径
|
缆芯介电强度KV
|
特性阻抗
|
衰减常数20℃
|
绝缘电阻MΩ/km
|
|
频率MHZ
|
衰减dB/m不大于
|
|
SYV50-2
|
7/0.16
|
1.5±0.1
|
45°
|
2.8±0.2
|
2.0
|
50Ω
|
200
|
0.45
|
5000
|
|
SYV50-2
|
1/0.68
|
2.2±0.1
|
4.0±0.2
|
3.0
|
200
|
0.31
|
|
SYV50-3
|
7/0.32
|
2.95±0.13
|
5.0±0.2
|
4.0
|
200
|
0.24
|
|
SYV50-3
|
1/0.9
|
2.95±0.13
|
5.0±0.2
|
4.0
|
200
|
0.22
|
|
SYV50-5
|
1/1.4
|
4.8±0.2
|
7.2±0.3
|
6.5
|
200
|
0.15
|
|
SYV50-7
|
7/0.75
|
7.25±0.25
|
10.3±0.3
|
10.0
|
200
|
0.11
|
|
SYV50-9
|
7/0.95
|
9.0±0.3
|
12.2±0.4
|
12
|
200
|
0.095
|
|
SYV50-12
|
7/1.15
|
11.5±0.3
|
15.0±0.4
|
15
|
200
|
0.08
|
|
SYV50-15
|
7/1.54
|
15.0±0.4
|
19.0±0.5
|
20
|
200
|
0.065
|
|
SYV50-17
|
1/5.0
|
17.3±0.4
|
22.0±0.5
|
22
|
200
|
0.056
|
|
SYV50-17
|
19/1.04
|
17.3±0.4
|
22.0±0.5
|
22
|
200
|
0.06
|
|
SYV75-3
|
7/0.17
|
3.0±0.13
|
5.0±0.25
|
2.0
|
75Ω
|
200
|
0.28
|
|
SYV75-4
|
7/0.21
|
3.7±0.1
|
6.0±0.2
|
4.2
|
200
|
0.22
|
|
SYV75-4
|
1/0.59
|
3.7±0.1
|
6.0±0.2
|
4.2
|
200
|
0.19
|
|
SYV75-5
|
1/0.75
|
4.8±0.2
|
7.2±0.3
|
5.5
|
200
|
0.15
|
|
SYV75-5
|
7/0.26
|
4.8±0.2
|
7.2±0.3
|
5.5
|
200
|
0.15
|
|
SYV75-7
|
7/0.4
|
7.25±0.15
|
10.3±0.3
|
8.0
|
200
|
0.12
|
|
SYV75-7
|
1/1.15
|
7.25±0.15
|
10.3±0.3
|
8.0
|
200
|
0.1
|
|
SYV75-9
|
1/1.37
|
9.0±0.3
|
12.2±0.4
|
10.0
|
200
|
0.088
|
|
SYV75-12
|
7/0.63
|
11.5±0.3
|
|
|
|
|
|
