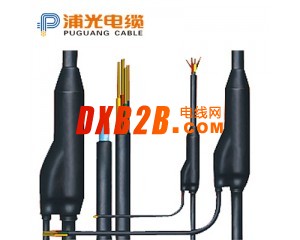

预制分支电缆

l         YDF预制多芯分支电缆

l         YDF预制铠装多芯分支电缆

l         YDF-F-X系列电缆进（出）线箱

一、生产标准：
Q/ZWD 007-2001 《预制分支电缆》
二、使用范围：
本产品适用于住宅楼、办公大楼、宾馆、医院、商场等高层建筑配电等系统，也适用于公路、桥梁及隧道的照明系统。
三、使用特性：
1、绝缘电阻≥200MΩ；
2、绝缘耐电压3500V/5min不击穿；
3、分支部接头具有良好的气密性与防水性，通过浸水试验绝缘电阻与工频耐压分别符合第1、第2条的要求；
4、分支接头的接触电阻小，接触电阻与等长的分支线的基准之比准≤1.2；
5、阻燃预制分支电缆符合GB12666.5成束电线电缆燃烧试验方法；
6、耐火预制分支电缆符合GB12666.6电线电缆耐火特性试验方法；
7、低烟低卤预制分支电缆：燃烧烟密度试验最小透光率为40%，电缆燃烧时释出气体的试验护套的卤酸气体总量最大100mg/g
8、低烟无卤预制分支电缆：燃烧烟密度试验最小透光率为60%，电缆燃烧时释出气体的试验护套的卤酸气体释出量最大为2.0mg/g，，护套的PH值最小为4.3，护套的电导率最大为10us/mm。
9、电缆的长期允许工作温度：聚氯乙烯绝缘为70℃；交联聚乙烯绝缘为90℃。
10、电缆短路时（最长持续时间不超过5秒），电缆的最高温度：聚氯乙烯绝缘为160℃；交联聚乙烯绝缘为250℃。
11．电缆的敷设温度应不低于0℃。
四、型号、规格、名称
型号 额定电压 导体标称截面 名称
YFD—VV 0.6/1 主电缆：
分支电缆： 铜芯聚氯乙烯绝缘预制分支电力电缆
YFD—YJV 铜芯交联聚乙烯绝缘预制分支电力电缆
YFD—ZRVV 铜芯聚氯乙烯绝缘阻燃预制分支电缆
YFD－－ZRYJV 铜芯交联聚乙烯绝缘阻燃预制分支电力电缆
YFD—ZRDDVV 通信聚氯乙烯绝缘低烟低卤阻燃预制分支电力电缆
YFD—ZRDDYJV 铜芯交联聚乙烯绝缘低烟低卤阻燃预制分支电力电缆
YFD—ZRDWYJPF 铜芯交联聚乙烯绝缘低烟低卤阻燃预制分支电力电缆
YFD—NHZRVV（ZRYJV、DDZRVV DDZRYJV、DWZRYJPF） 铜芯聚氯乙烯绝缘耐火阻燃预制分支电力电缆（交联型、低烟低卤交联型、低烟无卤交联型耐火阻燃等）
