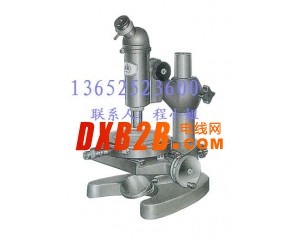

15J显微镜
用途
测量显微镜是光学计量仪器之一种，它的结构简单，操作方便，适用范围极广，用途如下：
1．直角坐标中测定长度，例如测定孔距、基面距离、刻线宽度、键槽宽度、狭缝宽度、通孔外圆直径、电线电缆绝缘皮厚度等。
2．转动度盘测定角度，例如对刻度盘、样板、量规、钻孔模板及几何形状复杂的零件进行角度测量。
3．用作观察显微镜，以比较法检查工作表面光洁度，鉴定冶金工业的矿石标本。检定印刷照相制版，检验纺织纤维等等。
规格
|
物 镜
|
目 镜
|
显微镜
放大倍数
|
工作距离（mm）
|
视场直径（mm）
|
||
|
放大倍数
|
焦距（mm）
|
放大倍数
|
焦距（mm）
|
|||
|
2.5X/0.08
|
43.40
|
10X
|
25.00
|
25X
|
58.84
|
5.6
|
|
10X/0.25
|
17.13
|
100X
|
7.81
|
1.4
|
||
测量工作台读数装置主要规格
X轴移动测量范围 50 mm
Y轴移动测量范围 13 mm
测微器分度值 0.01mm
测量台转动范围 不限
测量台转动范围 不限
测量台刻度盘分度范围 0°360°
测量台刻度盘之分度值 1°
测量台刻度盘游标读数示值 6’
测量精度
仪器示值误差：±（5+L/15）μm
仪器示值误差：包括测量误差与仪器系统误差
注：测量地点温度变化（20±3）℃
L-被测件长度（mm）
