产品简介:
技术说明：

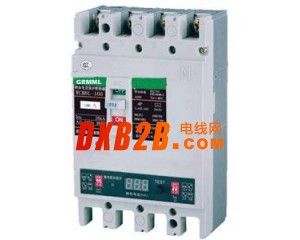

WCM8L系列漏电断路器(电子式)适用范围、功能特点：
WCM8L系列漏电断路器适用于额定工作电压380(400)V，50Hz电源中性点直接接地的供电系统作为直接接触保护(I△n≤30mA)和间接接触保护，及防止电气设备绝缘损坏而引起的火灾。断路器还具有线路的过载、短路和欠电压保护功能。
主要技术参数：
额定绝缘电压Ue：690V，额定工作电压Ue：380(400V)，壳架等级额定电流：100A，225A，400A，630A(800A)，额定电流16～630(800)A。极数有4P和3N(3极4线)。
功能特点： 漏电动作电流I△n(可调)：(30)50mA～500mA。
漏电动作时间(可调)：非延时<0.1s、延时0.2s／0.4s／0.8s(ls)。 数码显示实际漏电电流。 漏电脱扣指示：发光二极管。
漏电报警及脱扣功能： ①先报警后脱扣-漏电电流达到o.65I△n±10％时开始报警，当漏电电流达到o.8I△n±10％时脱扣动作。 ②只报警不脱扣-当漏电电流达到I△n±10％时报警，但不脱扣。 ②报警形式-断路器内蜂呜器音响信号。 -外接用特殊辅助触头动作(触头容量AC220V，1A)
