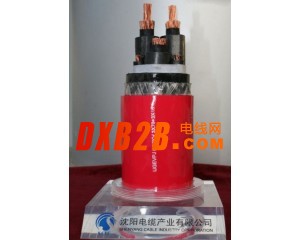

盾构机电缆
● 产品用途
本产品适用于额定电压14/25kV以下露天矿及地下掘进重型设备用乙丙橡皮绝缘氯丁橡皮护套高压橡套软电缆。
● 执行标准
Q/VAJB35-2007 《盾构机高压橡套软电
● 使用特性
*电缆导体最高额定温度为90℃。
*短路时（最长持续时间不超过5秒）电缆导体的最高温度不超过250℃。
*电缆允许最低环境温度:UGEFP型：—15℃；UGEFHP型：—33℃。
*4电缆允许最小弯曲半径:用于固定设备时为6D；以自由活动方式连接时为10D；用电缆盘收放时为 12D；用转向导轮时为15D（其中D为电缆直径）。
● 型号及名称
|
型号
|
额定电压（Uo/U）kV
|
名称
|
|
UGEFP
|
3.6/6 6/6 6/10 8.7/10 8.7/15 12/20 14/25
|
露天矿用高压橡套软电缆（盾构机用电缆）
|
|
UGEFHP
|
3.6/6 6/6 6/10 8.7/10 8.7/15 12/20 14/25
|
露天矿用高压耐寒橡套软电缆（盾构机用耐寒电缆）
|
● 结构尺寸及技术参数
1．露天矿用高压（耐寒）橡套软电缆 3.6/6kV
|
芯数×标称截面
mm2
|
电缆近似外径
mm
|
20℃主线芯绝缘电阻 ≥MΩ•km
|
电缆近似重量
kg/km
|
|
3×25+3×10
|
48.0-52.0
|
400
|
4245
|
|
3×35+3×10
|
51.0-56.0
|
360
|
4828
|
|
3×50+3×16
|
56.7-61.7
|
320
|
5670
|
|
3×70+3×16
|
61.2-66.2
|
280
|
7177
|
|
3×95+3×16
|
67.5-72.5
|
250
|
8337
|
|
3×120+3×25
|
70.7-75.7
|
230
|
9655
|
|
3×150+3×25
|
75.1-80.1
|
210
|
11661
|
|
3×185+3×35
|
81.2-86.2
|
190
|
13092
|
2．露天矿用高压（耐寒）橡套软电缆 6/6KV 6/10kV
|
芯数×标称截面
mm2
|
电缆近似外径
mm
|
20℃主线芯绝缘电阻 ≥MΩ•km
|
电缆近似重量
kg/km
|
|
3×10+1×10
|
48.9-52.9
|
550
|
3500
|
|
3×16+1×16
|
53.1-58.1
|
500
|
3834
|
|
3×25+3×10
|
49.7-54.7
|
450
|
4087
|
|
3×35+3×10
|
54.5-59.5
|
400
|
4979
|
|
3×50+3×16
|
58.4-63.4
|
350
|
5972
|
|
3×70+3×16
|
62.9-67.9
|
310
|
7134
|
|
3×95+3×16
|
69.2-74.2
|
280
|
8695
|
|
3×120+3×25
|
72.5-77.5
|
260
|
10096
|
|
3×150+3×25
|
78.6-83.6
|
230
|
11917
|
|
3×185+3×35
|
82.9-87.9
|
220
|
13721
|
3. 露天矿用高压（耐寒）橡套软电缆 8.7/10KV 8.7/15kV
|
芯数×标称截面
mm2
|
电缆近似外径
mm
|
20℃主线芯绝缘电阻 ≥MΩ•km
|
电缆近似重量
kg/km
|
|
3×16+1×16
|
58.5-63.5
|
610
|
4648
|
|
3×25+3×10
|
56.2-61.2
|
550
|
5168
|
|
3×35+3×10
|
59.2-64.2
|
500
|
5861
|
|
3×50+3×16
|
63.1-68.1
|
440
|
7166
|
|
3×70+3×16
|
69.5-74.5
|
390
|
8771
|
|
3×95+3×16
|
74.0-79.0
|
350
|
10126
|
|
3×120+3×25
|
79.0-84.0
|
330
|
11827
|
|
3×150+3×25
|
83.3-88.3
|
300
|
13554
|
|
3×185+3×35
|
87.6-93.6
|
280
|
15489
|
4. 露天矿用高压（耐寒）橡套软电缆 12/20kV
|
芯数×标称截面
mm2
|
电缆近似外径
mm
|
20℃主线芯绝缘电阻 ≥MΩ•km
|
电缆近似重量
kg/km
|
|
3×16+1×16
|
65.1-70.1
|
700
|
5475
|
|
3×25+3×10
|
60.5-65.5
|
630
|
5744
|
|
3×35+3×10
|
65.4-70.4
|
570
|
6774
|
|
3×50+3×16
|
69.2-74.2
|
510
|
7792
|
|
3×70+3×16
|
73.8-78.8
|
450
|
9156
|
|
3×95+3×16
|
80.1-85.1
|
410
|
10895
|
|
3×120+3×25
|
83.3-88.3
|
380
|
12383
|
|
3×150+3×25
|
87.6-93.6
|
350
|
13955
|
5. 露天矿用高压（耐寒）橡套软电缆 14/25kV
|
芯数×标称截面
mm2
|
电缆近似外径
mm
|
20℃主线芯绝缘电阻 ≥MΩ•km
|
电缆近似重量
kg/km
|
|
3×25+3×10
|
67.9-71.9
|
730
|
7006
|
|
3×35+3×10
|
71.0-75.0
|
660
|
7757
|
|
3×50+3×16
|
76.6-81.6
|
600
|
9327
|
|
3×70+3×16
|
81.2-86.2
|
530
|
10608
|
|
3×95+3×16
|
87.5-92.5
|
480
|
12470
|
|
3×120+3×25
|
90.7-95.5
|
450
|
14060
|
