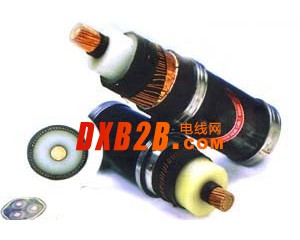

点击图片查看原图
0.6/1kV聚氯乙烯绝缘聚乙烯护套电力电缆
● 产品用途
产品适用于高层建筑、轻轨、电站等交流额定电压U0/U为0.6/1kV及以下线路中，供输配电能用。阻燃电缆可应用于各种阻燃场所。
● 执行标准
产品符合IEC60502、GB/T12706、GB/T18380.3等标准要求。
● 使用特性
*电缆导体的最高额定温度为70℃。
*短路时（最长持续时间不超过5s）电缆导体的最高温度不超过160℃。
*敷设电缆时的环境温度应不低于0℃，低于0℃敷设时，电缆必须预热。
*电缆允许的最小弯曲半径：单芯电缆为电缆实际外径的20倍，多芯电缆为实际外径的15倍
● 敷设环境
阻燃电缆可应用于各种阻燃场所。
● 型号、名称及适用范围
|
型 号
|
名 称
|
适 用 范 围
|
|
VV、VLV
|
铜芯、铝芯聚氯乙烯绝缘聚乙烯护套电力电缆
|
敷设在室内、隧道及管道中，电缆不能承受压力和机械外力
|
|
VV22、VLV22
|
铜芯、铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
|
敷设在室内、隧道及直埋土壤中，电缆能承受外力及其他外力作用
|
|
VV32、VLV32
|
铜芯、铝芯聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
|
敷设在竖井、水下等垂直场合，能承受相当的拉力
|
|
VV42、VLV42
|
铜芯、铝芯聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆
|
敷设在竖井、严重腐蚀地方，能承受较大的拉力
|
|
ZR-VV、ZR-VLV
|
铜芯、铝芯聚氯乙烯绝缘聚乙烯护套阻燃电力电缆
|
敷设在室内、隧道及管道中，电缆不能承受外力和其他外力
|
|
ZR-VV22、ZR-VLV22
|
铜芯、铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆
|
敷设在室内、隧道及直埋土壤中，电缆能承受外力和其他外力
|
|
ZR-VV32、ZR-VLV32
|
铜芯、铝芯聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套阻燃电力电缆
|
敷设在竖井、水下等垂直场合，能承受相当的拉力
|
|
ZR-VV42、ZR-VLV42
|
铜芯、铝芯聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套阻燃电力电缆
|
敷设在竖井、严重腐蚀地方，能承受较大的拉力
|
注：ZR-代表阻燃型电缆（分A、B、C、级）
|
型号
|
芯数
|
标称截面mm2
|
|
|
Cu
|
Al
|
||
|
VV、VLV、ZR-VV、ZR-VLV
VV22、VLV22、ZR-VV22、ZR-VLV22
VV32、VLV32、ZR-VV32、ZR-VLV32
VV42、VLV42、ZR-VV42、ZR-VLV42
|
1
|
1.5-800
10-300
10-800
|
1.5-800
10-300
10-800
|
|
2
|
1.5-240
4-240
25-240
|
1.5-240
4-240
25-240
|
|
|
3
|
1.5-300
4-300
25-300
|
1.5-300
4-300
25-300
|
|
|
4
3+1
|
1.5-300
4-300
25-300
|
1.5-300
4-300
25-300
|
|
|
5
3+2
4+1
|
1.5-300
4-300
25-300
|
1.5-300
4-300
25-300
|
|
6-35kV交联聚乙烯绝缘电力电缆
● 产品用途及执行标准
产品适用于各个领域中交流额定电压为35kV及以下固定线路中，供输配电能之用，并可替代纸绝缘电力电缆。普通型系列产品符合GB/T12706规定，并与IEC0502规定相一致。阻燃型产品除符合上述标准外，还符合GB/T18380.3规定，并与IEC60332-3规定相一致。其中阻燃型尤其适用于发电站、核电站、石油化工、城市轨道交通、高层建筑等有特殊阻燃要求的固定敷设场合。
产品适用于工频额定电压U0/U*（kV）为 3.6/6、6/6(6/10)、8.7/10(8.7/15)、12/20、18/20(18/30)、21/35、26/35输配电系统。
注：U0为电缆中导体与屏蔽间的额定工频电压，U为电缆中导体之间的额定工频电压。
● 使用特性
*电缆导体长期允许工作温度为90℃。
*电缆导体短路时最高温度不超过250℃，短路时间最长为5秒。
*敷设电缆时电缆本体及环境温度应不低于0℃。
*电缆允许的最小弯曲半径：单芯电缆为电缆实际外径的20倍，多芯电缆为实际外径的15倍。
*电缆敷设不受落差限制。
● 型号、名称及适用范围
|
型 号
|
产 品 名 称
|
适 用 范 围
|
|
ZR-Y
|
铜芯交联聚乙烯绝缘无卤阻燃电力电缆
|
室内、隧道、管道、电缆沟等，不能承受机械拉力和压力。
|
|
ZR-Y
|
铜芯交联聚乙烯绝缘钢带铠装无卤阻燃电力电缆
|
室内、隧道、管道、电缆沟等，地下直埋，可承受机械压力。
|
● 电缆规格
|
型 号
|
芯 数
|
额 定 电 压kV
|
||||||
|
3.6/6
|
6/6 6/10
|
8.7/10 8.7/15
|
12/20
|
18/30
|
21/35
|
26/35
|
||
|
标 称 截 面mm2
|
||||||||
|
YJ(L)V、YJ(L)V62、YJ(L)V72
ZA-YJ(L)V、ZA-YJ(L)V62、ZA-YJ(L)V72
ZB-YJ(L)V、ZB-YJ(L)V62、ZB-YJ(L)V72
ZC-YJ(L)V、ZC-YJ(L)V62、ZC-YJ(L)V72
|
1
|
25～630
|
25～630
|
25～630
|
35～630
|
50～630
|
50～630
|
50～630
|
|
YJ(L)V、YJ(L)V22、YJ(L)V32
ZA-YJ(L)V、ZA-YJ(L)V22、ZA-YJ(L)V32
ZB-YJ(L)V、ZB-YJ(L)V22、ZB-YJ(L)V32
ZC-YJ(L)V、ZC-YJ(L)V22、ZC-YJ(L)V32
|
3
|
25～300
|
25～300
|
25～300
|
35～300
|
50～300
|
50～300
|
50～300
|
● 产品用途及执行标准
本产品符合GB/T12706、GB/T18380.3及IEC60502、IEC60332-3、EC60754、EC61034等标准规定，产品主要用于核电站、城市轨道交通、高层建筑以及对安全环保有较高要求的场所，做固定敷设输配电能用。
产品适用于工频额定电压U0/U*（kV）为 0.6/1、6/6(6/10)、8.7/10(8.7/15)、12/20、26/35输配电系统。
注：U0为电缆中导体与屏蔽间的额定工频电压，U为电缆中导体之间的额定工频电压
● 使用特性
*电缆导体长期允许工作温度为90℃。
*电缆导体短路时最高温度不超过250℃，最长持续时间为5秒。
*敷设电缆时电缆本体及环境温度应不低于0℃。
*电缆允许的最小弯曲半径：单芯电缆为电缆实际外径的20倍，多芯电缆为实际外径的15倍。
*电缆敷设不受落差限制。
● 型号、名称及适用范围
|
型 号
|
产 品 名 称
|
适 用 范 围
|
|
ZR-Y
|
铜芯交联聚乙烯绝缘无卤阻燃电力电缆
|
室内、隧道、管道、电缆沟等，不能承受机械拉力和压力。
|
|
ZR-Y
|
铜芯交联聚乙烯绝缘钢带铠装无卤阻燃电力电缆
|
室内、隧道、管道、电缆沟等，地下直埋，可承受机械压力。
|
● 电缆规格
|
型 号
|
芯 数
|
额 定 电 压kV
|
||||
|
0.6/1
|
6/6
6/10
|
8.7/10 8.7/15
|
12/20
|
26/35
|
||
|
标 称 截 面mm2
|
||||||
|
ZR-Y
|
1
|
1.5～800
|
25～630
|
25～630
|
35～400
|
50～400
|
|
2
|
1.5～185
|
|||||
|
3
|
1.5～240
|
25～300
|
25～300
|
35～300
|
50～300
|
|
|
4
|
1.5～240
|
|||||
|
5
|
1.5～185
|
|||||
|
3+1
|
4～300
|
|||||
|
3+2
|
4～300
|
|||||
|
4+1
|
4～240
|
|||||
|
ZR-Y
|
3
|
1.5～240
|
25～300
|
25～300
|
35～300
|
50～300
|
|
4
|
1.5～240
|
|||||
|
5
|
1.5～185
|
|||||
|
3+1
|
4～300
|
|||||
|
3+2
|
4～300
|
|||||
|
4+1
|
4～240
|
|||||
交联聚乙烯绝缘耐火电力电缆
● 产品用途及执行标准
本产品广泛用于高层建筑、地下铁道、地下街、大型电站及重要的工矿企业等于防火安全和消防救生有关的场所。电缆根据GB/T12706、GB12666.6(等同IEC60502、IEC60331)标准生产。
● 使用特性
*电缆导体的最高额定温度为90℃。
*电缆导体短路时最高温度不超过250℃，短路时间最长为5秒。
*敷设电缆时电缆本体及环境温度应不低于0℃。
*电缆允许的最小弯曲半径：单芯电缆为电缆实际外径的20倍，多芯电缆为实际外径的15倍。
*火焰温度计持续供火时间：
A级火焰温度950-1000℃，持续供火时间90min
B级火焰温度750-800℃，持续供火时间90min
● 型号、名称及适用范围
|
型 号
|
产 品 名 称
|
适 用 范 围
|
耐火等级
|
|
NH-YJV
|
玻璃丝云母带交联聚乙烯组合绝缘聚氯乙烯护套耐火电力电缆
|
室内、隧道内、托架及管道中要求阻燃耐火的场所。
|
GB12666.6
（等同于IEC60331)
|
|
NH-YJV22
|
玻璃丝云母带交联聚乙烯组合绝缘钢带铠装聚氯乙烯护套耐火电力电缆
|
室内、隧道内、托架及管道中要求阻燃耐火并能承受机械外力的场所。
|
GB12666.6
（等同于IEC60331
|
● 电缆规格
|
型号
|
芯数
|
额定电压
|
标 称 截 面mm2
|
|
NH-YJV
NH-YJV22
|
1
|
0.6/1kV
|
1.5～400
|
|
2
|
1.5～240
|
||
|
3
|
1.5～300
|
||
|
4
|
1.5～300
|
||
|
5
|
1.5～300
|
||
|
3+1
|
1.5～300
|
||
|
3+2
|
1.5～300
|
||
|
4+1
|
1.5～300
|
聚氯乙烯绝缘耐火电力电缆
● 产品用途及执行标准
本产品广泛用于高层建筑、地下铁道、地下街、大型电站及重要的工矿企业等于防火安全和消防救生有关的场所。电缆根据GB/T12706、GB12666.6(等同IEC60502、IEC60331)标准生产。
● 使用特性
*电缆导体的最高额定温度为70℃。
*电缆导体短路时最高温度不超过160℃，短路时间最长为5秒。
*敷设电缆时电缆本体及环境温度应不低于0℃。低于0℃时，电缆必须预先加温。
*电缆允许的最小弯曲半径：单芯电缆为电缆实际外径的20倍，多芯电缆为实际外径的15倍。
*火焰温度计持续供火时间：
A级火焰温度950-1000℃，持续供火时间90min
B级火焰温度750-800℃，持续供火时间90min
● 型号、名称及适用范围
|
型 号
|
产 品 名 称
|
适 用 范 围
|
耐火等级
|
|
NH-VV
|
玻璃丝云母带聚氯乙烯组合绝缘聚氯乙烯护套耐火电力电缆
|
室内、隧道内、托架及管道中要求阻燃耐火的场所。
|
GB12666.6
（等同于IEC60331)
|
|
NH-VV22
|
玻璃丝云母带聚氯乙烯组合绝缘钢带铠装聚氯乙烯护套耐火电力电缆
|
室内、隧道内、托架及管道中要求阻燃耐火并能承受机械外力的场所。
|
GB12666.6
（等同于IEC60331)
|
|
型号
|
芯数
|
额定电压
|
标 称 截 面mm2
|
|
NH-VV
NH-VV22
|
1
|
0.6/1kV
|
1.5～300
|
|
2
|
1.5～185
|
||
|
3
|
1.5～185
|
||
|
4
|
1.5～240
|
||
|
5
|
1.5～185
|
||
|
3+1
|
1.5～300
|
||
|
3+2
|
1.5～300
|
||
|
4+1
|
1.5～300
|
● 电缆规格
