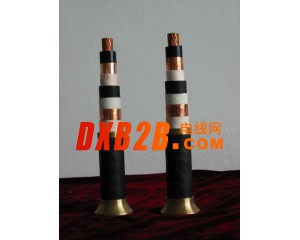

专业生产轨道交通直流电力电缆

●  产品用途


    产品适用于固定敷设、轨道交通牵引供电系统直流1500V馈电及回流，供输配电能用。


●  使用特性


     *电缆导体的最高额定温度为90℃。


     *短路时（最长持续时间不超过5s）电缆导体的最高温度不超250℃。


     *电缆允许敷设在有低烟无卤（或低烟低卤）、阻燃、防鼠  咬、防水防潮及耐紫外线照射等特殊要求的场所。


     *电缆允许的最小弯曲半径为电缆实际外径的20倍。


●  敷设环境


    电缆可敷设在变电所内电缆夹层、区间高架桥、区间隧道及地面电缆沟槽的支架或桥架上等处。●  尺寸、参考重量及额定载流量


芯数及截面mm2	电缆外径mm	电缆重量kg/km		载流量
		ZRA（B）-GJYJV-B ZRA（B）-GJYJS-C	ZRC-GJYJV-B ZRC-GJYJS-C	ZRA（B）-GJYJV-B ZRA（B）-GJYJS-C		ZRC-GJYJV-B ZRC-GJYJS-C
				○○	○  ○	○○	○  ○
1×70	26.6	1382	1305	296	330	301	336
1×95	28.2	1669	1580	360	401	365	408
1×120	29.6	1939	1851	414	462	420	470
1×150	31.4	2294	2198	472	527	478	536
1×185	33.0	2669	2568	539	603	546	613
1×240	35.4	3265	3154	639	716	648	728
1×300	37.8	3908	3787	737	826	746	839
1×400	41.2	4951	4817	865	972	876	987
1×500	45.1	6049	5898	1020	1148	1033	1165

注：空气中阴影处单根电缆水平敷设，环境温度为40℃，○○ 时两根电缆间距为单倍电缆外径，○ ○ 时 两根电缆间距为1.75倍电缆外径。


轨道交通用橡皮绝缘直流电力电缆


●  产品用途

     产品适用于轨道交通牵引供电系统直流1500V馈电及回流电缆，供输配电能用。

●  执行标准

     产品符合IEC60502、IEC60092、IEC60332-3、IEC60754-2及IEC61034等标准要求。

●  使用特性



      *电缆导体的最高额定温度为90℃。


      *短路时（最长持续时间不超过5s）电缆导体的最高温度不超过250℃。


      *电缆允许敷设在有低烟无卤（或低烟低卤）、阻燃、防鼠咬、防水防潮及耐紫外线照射等特  殊要求的场所。
      *电缆柔软，弯曲半径小（6倍电外径），特别适合于狭窄空间敷设及安装维护。

●  型号、名称及规格

名称	代表型号	额定电压（KV）	规格（mm2）
轨道交通用乙丙橡皮绝缘热固性低烟无卤阻燃直流正极电缆	ZRA-GJXEG-C	DC 1800V	1×70～1×500 mm2
轨道交通用热固性护套阻燃直流负极电缆	ZRA-GJXG-C	DC 300V

●  尺寸、参考重量级额定载流量
