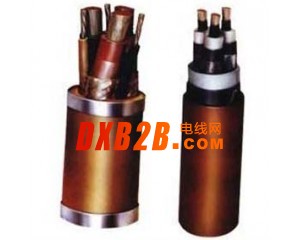

额定电压1.9/3.3kV及以下采煤机软电缆
● 产品用途
本产品具有抗冲击、耐拖磨以及良好的柔软特性,能经受矿山、井下各种恶劣环境的考验。本产品适用于额定电压U0/U为 1.9/3.3kV及以下采煤机及类似设备的铜芯橡皮护套软电缆。
● 执行标准
MT818.2-1999
● 使用特性
1. 额定电压U0/U为0.38/0.66kV、0.66/1.14kV和1.9/3.3kV。
2. 额定电压为0.66/1.14kV及以下电缆导体的长期允许工作温度为65℃; 额定电压为1.9/3.3kV电缆导体的长期允许工作温度为90℃。
3.电缆的最小弯曲半径为电缆直径的6倍。
● 产品型号、名称及适用范围
型号(kV)
|
名称
|
适用范围
|
MC-0.38/0.66
|
采煤机橡套软电缆
|
额定电压为0.38/0.66kV采煤机及类似设备的电源连接
|
MCP-0.38/0.66
|
采煤机屏蔽橡套软电缆
|
额定电压为0.38/0.66kV采煤机及类似设备的电源连接
|
MCP-0.66/1.14
|
采煤机屏蔽橡套软电缆
|
额定电压为0.66/1.14kV采煤机及类似设备的电源连接
|
MCP-1.9/3.3
|
采煤机屏蔽橡套软电缆
|
额定电压为1.9/3.3kV采煤机及类似设备的电源连接
|
额定电压0.66/1.14kV采煤机屏蔽加强型软电缆
● 产品用途
本产品适用于额定电压U0/U为 0.66/1.14kV及以下采煤机及类似设备用铜芯橡皮护套屏蔽加强型软电缆。
● 执行标准
MT818.3-1999 Q/SC201-2009
● 使用特性
1. 额定电压U0/U为0.66/1.14kV。
2. 电缆导体的长期允许工作温度为90℃.
3. 电缆的最小弯曲半径为电缆直径的15倍。
● 产品型号、名称及适用范围
型号(kV)
|
名称
|
适用范围
|
MCPB-0.66/1.14
|
采煤机屏蔽加强型橡套软电缆
|
额定电压为0.66/1.14kV及以下采煤机及类似设备的电源连接。电缆可直接拖拽使用
|
额定电压1.9/3.3kV及以下采煤机金属屏蔽软电缆
● 产品用途
本产品适用于额定电压U0/U为0.66/1.14kV 和1.9/3.3kV采煤机及类似设备用铜芯橡皮护套金属屏蔽软电缆。
● 执行标准:
MT818.4-1999
● 使用特性
1. 额定电压U0/U为0.66/1.14kV和1.9/3.3kV。
2. 电缆导体的长期允许工作温度为90℃。
3. 电缆的最小弯曲半径为电缆直径的6倍。
● 产品型号、名称及适用范围
型号(kV)
|
名称
|
适用范围
|
MCPTJ-0.66/1.14
|
采煤机金属屏蔽监视型橡套软电缆
|
额定电压为0.66/1.14kV及以下采煤机及类似设备的电源连接
|
MCPT-1.9/3.3
|
采煤机金属屏蔽橡套软电缆
|
额定电压为1.9/3.3kV采煤机及类似设备的电源连接
|
MCPTJ-1.9/3.3
|
采煤机金属屏蔽监视型橡套软电缆
|
额定电压为1.9/3.3kV采煤机及类似设备的电源连接
|
● 产品用途
本产品适用于额定电压U0/U为 0.66/1.14kV及以下煤矿移动设备用软电缆。
● 执行标准
MT818.5-1999
● 使用特性
1. 额定电压U0/U分别为0.38/0.66kV、0.66/1.14kV。
2. 电缆导体的长期允许工作温度为65℃
3. 电缆的最小弯曲半径为电缆直径的6倍。
额定电压3.6/6kV金属屏蔽监视型软电缆
● 产品型号、名称及适用范围
型号(kV)
|
名称
|
适用范围
|
MY-0.38/0.66
|
煤矿用移动橡套软电缆
|
额定电压为0.38/0.66kV各种井下移动采煤设备的电源连接
|
MYP-0.38/0.66
|
煤矿用移动屏蔽橡套软电缆
|
额定电压为0.38/0.66kV各种井下移动采煤设备的电源连接
|
MYP-0.66/1.14
|
煤矿用移动屏蔽橡套软电缆
|
额定电压为0.66/1.44kV各种井下移动采煤设备的电源连接
|
● 产品用途
本产品适用于额定电压U0/U为3.6/6kV煤矿井下移动变压器及类似设备用铜芯橡皮绝缘金属屏蔽监视型软电缆。
● 执行标准
MT818.6-1999
● 使用特性
1. 额定电压U0/U分别为3.6/6kV。
2. 电缆导体的长期允许工作温度为90℃
3. 电缆的最小弯曲半径为电缆直径的6倍。
4. 电缆的地线必须良好接地
5. 电缆不得在日光下长期暴露。
● 产品型号、名称及适用范围额定电压8.7/10kV金属屏蔽监视型软电缆
型号(kV)
|
名称
|
适用范围
|
MYPTJ-3.6/6kV
|
煤矿用移动金属屏蔽监视型软电缆
|
额定电压3.6/6kV的井下移动变压器及类似设备的电源连接
|
● 产品用途
本产品适用于额定电压U0/U为8.7/10kV煤矿井下移动变压器及类似设备用铜芯橡皮绝缘金属屏蔽监视型软电缆。
● 执行标准
MT818.1-1999 Q/SC202-2009
● 使用特性
1. 额定电压U0/U分别为6/10kV。
2. 电缆导体的长期允许工作温度为90℃
3. 电缆的最小弯曲半径为电缆直径的6倍。
4. 电缆的地线必须良好接地
5. 电缆不得在日光下长期暴露。
● 产品型号、名称及适用范围
型号(kV)
|
名称
|
适用范围
|
MYPTJ-6/10kV
|
煤矿用移动金属屏蔽监视软型软电缆
|
额定电压6/10kV的井下移动变压器及类似设备的电源连接
|
MYPTJ-8.7/10kV
|
煤矿用移动金属屏蔽监视软型软电缆
|
额定电压8.7/10kV的井下移动变压器及类似设备的电源连接
|
额定电压3.6/6kV及以下屏蔽软电缆
● 产品用途
本产品适用于额定电压U0/U为1.9/3.3和3.6/6kV煤矿移动设备用铜芯橡皮绝缘橡皮护套软电缆。
● 执行标准
MT818.7-1999
● 使用特性
1. 额定电压U0/U分别为1.9/3.3kV及3.6/6kV。
2. 电缆导体的长期允许工作温度为90℃
3. 电缆的最小弯曲半径为电缆直径的6倍。
4. 电缆的地线必须良好接地
额定电压0.3/0.5kV煤矿用电钻电缆
● 产品型号、名称及适用范围
型号(kV)
|
名称
|
适用范围
|
MYPT-1.9/3.3kV
|
煤矿用移动金属屏蔽型软电缆
|
额定电压1.9/3.3kV的井下移动采煤设备的电源连接
|
MYP-3.6/6kV
|
煤矿用移动屏蔽型软电缆
|
额定电压3.6/6kV的移动式地面矿山机械电源连接,环境温度下限为-20℃
|
MYPT-3.6/6kV
|
煤矿用移动金属屏蔽型软电缆
|
● 产品用途
本产品适用于额定电压U0/U为0.3/0.5煤矿用铜芯电钻电缆。
● 执行标准
MT818.8-1999
● 使用特性
1. 额定电压U0/U为0.3/0.5。
2. 电缆导体的长期允许工作温度为65℃
3. 电缆的最小弯曲半径为电缆直径的6倍。
● 产品型号、名称及适用范围煤矿用移动轻型软电缆
型号(kV)
|
名称
|
适用范围
|
MZ-0.3/0.5 kV
|
煤矿用电钻橡套电缆
|
煤矿井下额定电压0.3/0.5kV及以下电钻的电源连接
|
MZ-0.3/0.5 kV
|
煤矿用电钻屏蔽橡套电缆
|
● 产品用途
本产品适用于额定电压U0/U为0.3/0.5煤矿用铜芯移动轻型软电缆。
● 执行标准
MT818.9-1999
● 使用特性
1. 额定电压U0/U为0.3/0.5。
2. 电缆导体的长期允许工作温度为65℃
3. 电缆的最小弯曲半径为电缆直径的6倍。
● 产品型号、名称及适用范围
型号(kV)
|
名称
|
适用范围
|
MYQ-0.3/0.5kV
|
煤矿用移动轻型橡套软电缆
|
煤矿井下巷道照明,输送机连锁和控制与信号设备电源连接
|
