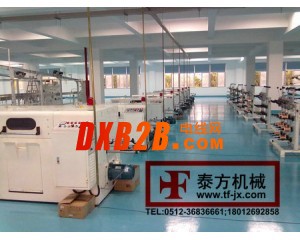

绞线机的设备用途：
本公司系行业知名高速绞线(束丝)机专业厂家，历经多年开发生产，目前已形成了全系列之成熟机型，以适应各类客户之不同专业化需要，该系列机型设计精巧、工艺成熟、结构合理、运行稳定、品质优良、节能高效，深受各类客户好评，能广泛应用于各类软/硬导体线(铜线、漆包线、镀锡线、铜包钢、铜包铝等)及电子线的绞合，如:电源线、电话线、音频线、视频线、汽车线、网络线等。
绞线机的技术特点：
1．主轴最高转速为3000-4500rpm。
2．自动张力控制:绞线时，收线从盘底收到满盘时收线张力需不断增大，本机能自动跟踪调节收线张力；使整盘收线张力均匀一致，同时本机还能不停机调节张力。
3．主机为机油润滑，自然循环冷却，有效延长主轴轴承使用寿命。
过线系统采用新型结构，导线从主轴导轮直接过线到弓带上，减去了由于铝盘上的转角导轮故障而引起的的刮伤及跳股现象。
过线系统采用新型结构，导线从主轴导轮直接过线到弓带上，减去了由于铝盘上的转角导轮故障而引起的的刮伤及跳股现象。
4．机内设三道紧压装置,保证导体绞合后的圆整度,降低绝缘材料的损耗.
5．整机采用同步带传动，机内无润滑点，保持机内清洁，绞线无油污，适应各类表面清洁度要求较高的线种之导体绞合。
6．调整绞距只需更换一只引取轮，调整绞向只需扳动换向杆，简捷地操作，从而降低作业者的失误率及工作强度。·整机轴承均采用日本知名品牌，弓带采用新型材料制作，柔性好，在高速运转时避免因震动引起的跳股，变频器、PLC、磁粉离合器、电磁刹车、液压千斤顶等均采用进口知名品牌,降低故障率和维护成本。
绞线机的技术参数：
|
规格型号
|
TF-200P
|
TF-300P
|
TF-500P或400P
|
TF-630P
|
TF-800P
|
|
用途
|
适应裸绞线、镀锡线、铜包铝、漆包线、合金线等绞合。
|
||||
|
回转速度
|
4500r/min
|
3000r/min
|
3000r/min
|
1800r/min
|
1500r/min
|
|
给线径
|
φ0.025-φ0.12
|
φ0.05-φ0.28
|
φ0.08-φ0.45
|
φ0.23-φ0.64mm
|
φ0.29-φ0.73
|
|
绞合截面积
|
0.005-0.08mm
|
0.035-0.45mm
|
0.035-2.0mm
|
0.8-6.0mm
|
2.5-12.0mm
|
|
绞距
|
0.8～10.6mm
|
4.36～17.17mm
|
5.68～57.00mm
|
11.15～60.24mm
|
27.4～144.1mm
|
|
卷取轴
|
φ200×134×30
|
Φ300×134×30
|
500×320×56
|
Φ630×380×80
|
Φ800×600×80
|
|
驱动马达
|
3HP变频马达
|
5HP变频马达
|
7.5HP变频马达
|
10HP变频马达
|
20HP变频马达
|
|
拒付面积
|
1900×750×950
|
2455*1080*1102
|
2560*1350*1400
|
2850*1500*1660
|
4500*1850*2000
|
|
绞向
|
S/Z换向可以任意选择，调整绞向时只需用手扳动排线器处换向杆即可，操作简单
|
||||
|
排线
|
轴承式排线，排辐、排距均可调整
|
||||
|
制动
|
采用电磁刹车器，内外部断线、到米时自动刹车
|
||||
|
张力控制
|
磁粉离合器控制收线张力, 由PLC程控器自动跟综调节张力,张力恒定
|
||||
