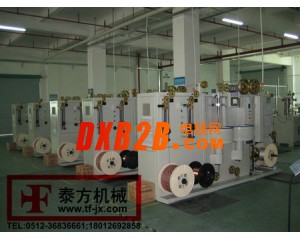

点击图片查看原图
数控式包带机的设备用途：
适用于绞合线,并行线双层/单层连续中心绕包包带
数控式包带机的技术特点：
1．高转速,生产效率是传统包带机的2.5倍
2．包带张力自动演算追踪,从满盘到空盘保持恒张力,不须人工调整
3．触摸屏设定重叠率,PLC控制,加减速及正常工作时包带形成点稳定不动
4．收线排位采用轴排式结构，排幅排距任意设定
5．制作HDMI,DP,ATA ,SATA ,SAS等高频线材,合格率100%
数控式包带机的技术参数：
|
机器型号
|
TF-500数控式双层/单层立式包带机, 数控式包带机
|
|
机器用途
|
适用于绞合线,并行线双层/单层连续中心绕包包带
|
|
芯线规格
|
32AWG–20AWG
|
|
包带材料
|
铝箔带,麦拉带,棉纸带,透明带,云母带,铁氟龙带
|
|
机器转速
|
MAX2000rpm / MAX28m/min
|
|
机器动力
|
1HP马达配变频调速,包带盘与引取马达联动
|
|
包带张力
|
包带张力自动演算追踪,从满盘到空盘保持恒张力,不须人工调整
|
|
收线张力
|
收线张力从满盘到空盘保持恒定,不须人工调整
|
|
扁平电缆方式
|
轴排式收线,线材排位过程中无推/拉力损伤,排幅排距根据线材规格任意设定
|
|
放线型式
|
直线滑轨+滑块重锤张力式动力放线,配变频调速,设断线保护功能
|
|
整机尺寸
|
4150*1400*1900
|
更多资料请参考泰方机械官方网站
