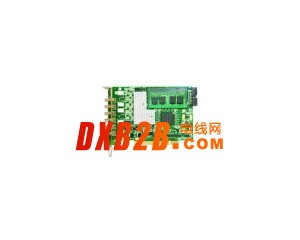

信息社会的发展，在很大程度上取决于信息与信号处理技术的先进性。数字信号处理技术的出现改变了信息与信号处理技术的整个面貌，而数据采集作为数字信号处理的必不可少的前期工作在整个数字系统中起到关键性、乃至决定性的作用，其应用已经深入到信号处理的各个领域中。实时信号处理、数字图像处理等领域对高速度、高精度数据采集卡的需求越来越大。ISA 总线由于其传输速度的限制而逐渐被淘汰。我公司推出的 PCI8502数据采集卡综合了国内外众多同类产品的优点，以其使用的便捷、稳定的性能、极高的性价比，获得多家试用客户的一致好评，是一款真正具有可比性的产品，也是您理想的选择。
第一节、产品应用
本卡是一种基于PCI总线的数据采集卡，可直接插在IBM-PC/AT 或与之兼容的计算机内的任一PCI插槽中，构成实验室、产品质量检测中心、军事等各种领域的数据采集、波形分析和处理系统。也可构成工业生产过程监控系统。它的主要应用场合为：
◆ 无线通讯
◆ 雷达/声纳
◆ 超声
◆ 图形成像
第二节、AD 模拟量输入功能
注：括号中的单词为软件中的 AD 参数
◆ 输入量程：±5V、±1V
◆ 转换精度：12 位(Bit)
◆ 采样频率(Frequency)：最高 40MHz
注释：各通道实际采样速率 = 采样速率(同步采集)
◆ 物理通道数：4 通道同步
◆ 模拟量输入方式：单端模拟输入
◆ 数据读取方式：查询方式、DMA 方式(此方式速度最高)
◆ 存储器深度：256MB 的 DDR2 存储器
◆ 每通道存储深度：64MB
◆ 时钟源选择(OutClockSource)：板内时钟和板外时钟软件可选
◆ 触发模式(TriggerMode)：中间触发、后触发、预触发、硬件延时触发
◆ 触发源(TriggerSource)：软件触发、ATR 触发、DTR 触发、TRG0～TRG7 信号触发(用于多卡同步)
◆ 触发方向(TriggerDir)：下降沿触发、上升沿触发、上下边沿均触发
◆ 触发电平(TrigLevelVolt)：由输入量程决定
◆ 模拟量触发源(ATR)输入源：从 AI0～AI3 的任一通道输入
◆ 模拟量触发源(ATR)输入范围：触发电平可按 12 位精度计算，具体请参考《ATR模拟触发功能》
◆ 触发源 DTR 输入范围：标准 TTL 电平
◆ 支持多卡同步
◆ 耦合方式：直流、交流
◆ 软件自动校准
PCI8502的软件自动校准功能，能在不使用任何外部信号、参考电压或测量设备的情况下，通过校准软件就能测量和校准偏移和增益误差。
自动校准完成后，校准常量被保存到EEPROM中。出厂默认的校准常量存储在固定的存储区域。
由于误差会随着时间和温度变化，建议用户在新环境中安装PCI8502时重新校准。
注意：在自动校准开始前，请将采集卡预热至少15分钟，并且自动校准时，采集卡不要连接任何外部信号，直接将连接到板卡SMB接口的信号线拔下即可。
◆ 模拟输入阻抗：1M(另可选 50)
◆ 工作温度范围：0℃ ～ +50℃
◆ 存储温度范围：－20℃ ～ +70℃
第三节、性能指标
◆ 板载时钟振荡器：40MHz
◆ 非线性误差：±2LSB(最大)
◆ 系统测量精度：0.1%
◆ 系统噪声：0.8LSBrms
◆ 谐波失真(THD)：-75.1 dB
◆ 信噪比(SNR)：57.2 dB
◆ 无杂散动态范围(SFDR)：79.3 dB
◆ 有效位(ENOB)：9.1
◆ 3db 带宽，典型值 25MHz，最大值 35MHz
测试条件：在采样频率 40MS/s 下，使用 200KHz 的正弦波输入满度幅值的 95%
第四节、板卡外形尺寸
133mm(长) * 110mm(宽)
第五节、产品安装核对表
打开 PCI8502 板卡包装后，你将会发现如下物品：
1、 PCI8502 板卡一个
2、 ART 软件光盘一张，该光盘包括如下内容：
a) 本公司所有产品驱动程序，用户可在 PCI 目录下找到 PCI8502 驱动程序；
b) 用户手册(pdf 格式电子文档)；
第六节、安装指导
一、软件安装指导
在不同操作系统下安装PCI8502板卡的方法一致，在本公司提供的光盘中含有安装程序Setup.exe，用户双击
此安装程序按界面提示即可完成安装。
二、硬件安装指导
在硬件安装前首先关闭系统电源，待板卡固定后开机，开机后系统会自动弹出硬件安装向导，用户可选择系
统自动安装或手动安装。
注意：不可带电插拔板卡。
