油井数据远程测控系统
系统概述
本系统利用采集器监测和记录采油机使用过程中电压、电流、位移、回压、套压、液位、流量状态数据，通过移动GSM及GPRS无线网络，将各种信息传送到监控中心处理。本系统还可接入油水界面分析仪等设备，监控原油存储与运输过程。

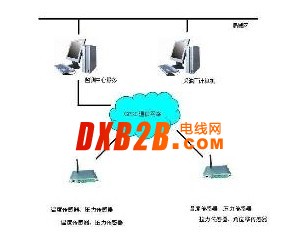

监控中心连接公众互联网，使用监控软件，就实现采油机示功图及其它信息的显示、分析、统计与处理，及时产生告警信息。整个系统采用GPRS数据传输，无需铺设通讯线路，组网费用低廉，适用于监控点分散、数量多、测量信息较少的原油采集、存储与运输。
硬件设备
· 数据采集设备
· 8路4-20mA传感器信号，8路开关量采集触点或电平量信号输入；
· 2路继电器输出，用于远程处理突发故障；
· 采集模块可保存4000条历史数据，存储间隔参数可修改；
· 能够直接生成采油机示功图数据，自动记录压力和位移坐标数据，能提供100组示功图数据；
· 内部集成GPRS数据传输过程的流程控制，传输时间参数可修改；
· 设备工作状态超限值后，继电器输出动作，驱动现场声光报警器，同时将报警数据主动上传至监控中心；
· 使用24VDC供电。
· 各传感器类型及监测指标
· 电压：0～1500V；
· 电流：0～400A；
· 回压：由传感器决定；
· 套压：由传感器决定；
· 油田采油井测量专用位移传感器；
· 油田用液位测量传感器；
· 有毒气体浓度传感器；
· 配套使用安全栅，利用安全栅保障油井监控设施安全。
监控软件
· GPRS 传输数据库管理软件功能
· 服务器具有固定IP地址，提供强大的SQL数据库管理，GPRS设备管理；
· 动态GPRS网络在线设备；
· 对在线采集设备；
· 提供完备的GPRS服务管理参数；
· 支持IE浏览器直接查看数据库信息；
· 监控软件特点
· 采用专用监控软件，在监控中心对环境监控的数据信息进行采集和报警处理；
· 监控软件采用SQL-Server数据库结构，提供数据信息查询、参数设置、报表曲线分析、监控位置安排、报警位置显示、数据制表打印，
系统分级管理等功能；
· 支持四级用户管理权限，各级管理权限可设置，远程控制传感器工作状态，提供软件布防和撤防功能，使用更加灵活；
· 软件界面清晰直观，具有弹出式窗口，四级树形结构查询，按照逻辑视图显示设备链接信息，实现每一级设备的添加、删除、修改、
及相关参数设置等管理功能，用户可任意设置不同报警级别，语音提示报警信息；
· 通过位置视图定位及显示每级设备在电子地图上的物理位置，直观的实现报警信息状态及位置的检索，同时提供报警地图；
· 无需配备任何中继通讯设备。客户端直接通过INTERNET访问设备数据；
· 应用界面图。
传输方式
GPRS网络，无需敷设任何通讯线路，数据直接通过电信SGSN和GGSN设备。
应用扩展
根据本系统所监测的量和分布结构，可以应用在相近规模的采掘领域，如：天然气采掘井，近海海洋石油钻井平台，及其它分散生产的现场数据采集。
订货指南
· 确定油井的类型，选用不同的传感器实现不同数据的采集；
· 确定每个采集点传感器数量，给传感模块供电的电源；
· 确定每个传感器信号变换的范围，是否需要做特殊信号变换处理；
· 每个监测点的物理位置，是否具备GPRS无线通讯网络；
· 是否具有固定IP地址，或使用我司提供GPRS数据管理服务；
· 对监控软件的定制要求，提供定制特定功能的简要说明；
· 是否需要与其它系统链接。
