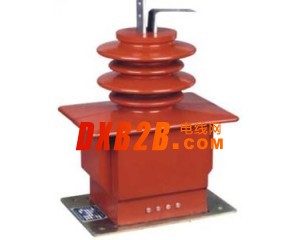

LZZB7-35电流互感器
LZZB7-35电流互感器概述
LZZB7-35电流互感器电流互感器为环氧树脂浇注全封闭产品，适用于额定频率50Hz或60Hz、额定电压35kV及以下户内装置的电力系统中，作电能计量、电流测量和继电保护用。本产品符用IEC60044-1及GB1208《电流互感器》标准。
LZZB7-35电流互感器简介
LZZB7-35型电流互感器为全封闭支柱式结构，耐污染及潮湿。本产品有两种不同的结构尺寸。LZZB7-35是LCZ-35替代产品。
LZZB7-35电流互感器变比参数
1、额定一次电流、准确级组合、额定输出及动、热稳定电流见表
2、额定绝缘水平：40.5/95/185kV
3、局部放电水平符合GB1208《电流互感器》标准。
4、若用户有要求，测量级可为0.2S、0.5S级。
| 额定一次电流(A) | 额定二次电流(A) | 准确级组合 | 额定输出(VA) | 额定短时热电流(Ith)(kA) | 额定动稳定电流(Idyn) (kA) |
| 20 | 5,1 | 0.2/10P10 0.5/10P10 0.2/10P20 0.5/10P20 0.2/0.5/10P10 0.2/0.5/10P20 0.2/0.5/10P10/10P10 0.5/10P10/10P10/10P10 0.2/10P10/10P10/10P10 |
30/50 50/50 30/25 50/25 20/50/50 20/50/25 20/50/50/50 30/20/50/50 20/20/50/50 |
6 | 15 |
| 30 | |||||
| 40 | 12 | 30 | |||
| 50 | |||||
| 75 | 16 | 40 | |||
| 100 | 25 | 62.5 | |||
| 150 | 32 | 80 | |||
| 300 | |||||
| 400 | |||||
| 500 | |||||
| 600 | |||||
| 750 | 0.2/10P10 0.5/10P10 0.2/10P20 0.5/10P20 0.2/0.5/10P20 0.2/0.5/10P10 0.2/0.5/10P10/10P10 0.5/10P10/10P10/10P10 0.2/10P10/10P10/10P10 |
30/50 50/50 30/30 50/30 30/50/30 30/50/50 20/50/50/50 30/20/50/50 20/20/50/50 |
63 | 130 | |
| 800 | |||||
| 1000 | |||||
| 1200 | |||||
| 1500 | |||||
| 2000 |
原理
在发电、变电、输电、配电和用电的线路中电流大小悬殊，从几安到几万安都有。为便于测量、保护和控制需要转换为比较统一的电流，另外线路上的电压一般都比较高如直接测量是非常危险的。电流互感器就起到电流变换和电气隔离作用。
对于指针式的电流表，电流互感器的二次电流大多数是安培级的（如5A等）。对于数字化仪表，采样的信号一般为毫安级（0-5V、4-20mA等）。微型电流互感器二次电流为毫安级，主要起大互感器与采样之间的桥梁作用。
微型电流互感器也有人称之为“仪用电流互感器”。（“仪用电流互感器”有一层含义是在实验室使用的多电流比精密电流互感器，一般用于扩大仪表量程。）
电流互感器与变压器类似也是根据电磁感应原理工作，变压器变换的是电压而电流互感器变换的是电流罢了。电流互感器接被测电流的绕组（匝数为N1），称为一次绕组（或原边绕组、初级绕组）；接测量仪表的绕组（匝数为N2）称为二次绕组（或副边绕组、次级绕组）。
电流互感器一次绕组电流I1与二次绕组I2的电流比，叫实际电流比K。电流互感器在额定电流下工作时的电流比叫电流互感器额定电流比，用Kn表示。
Kn=I1n/I2n
