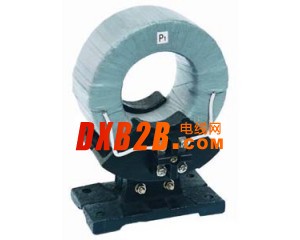

LJ-1,LJ-2,LJ-4零序电流互感器

LJ-1,LJ-2,LJ-4零序电流互感器简介

LJ-1,LJ-2,LJ-4零序电流互感器导磁材料采用经退火处理的环型铁芯;得以在一次零序电流一但达到整定电流,二次准确输出电流供继电器动作,以达到保护的目的。

LJ-1,LJ-2,LJ-4型零序电流互感器概述

LJ-1,LJ-2,LJ-4零序电流互感器为户内型产品，供接地电流系统中发电机、同期调相机或电动机的接地保护用。与本型电流互感器连用的继电器为 DD-11/0.2型，当保护范围内有接地故障时，故障电流通过电缆在互感器二次回路中产生 零序电流使继电器动作。

LJ-1,LJ-2,LJ-4零序电流互感器变比参数

原理概述

零序电流保护具体应用可在三相线路上各装一个电流互感器（CT），或让三相导线一起穿过一零序CT，也可在中性线N上安装一个零序CT，利用这些 C.T来检测三相的电流矢量和，即零序电流Io，IA+IB+IC=Io，当线路上所接的三相负荷完全平衡时（无接地故障，且不考虑线路、电器设备的泄漏 电流），Io=0；当线路上所接的三相负荷不平衡，则Io=IN，此时的零序电流为不平衡电流IN；当某一相发生接地故障时，必然产生一个单相接地故障电 流Id，此时检测到的零序电流IO=IN+Id，是三相不平衡电流与单相接地电流的矢量和。
对于零序电流保护的零序CT安装，一定要符合有关工艺标准。对于IT接地系统，由于发生单相接地故障时，接地电流不仅可能沿着发生故障电缆的导体表面流 回，而且也可能沿着非故障电缆的导体表面流回，故安装时必须将电缆头经零序CT接地，这样才能保证故障相和非故障相的电容电流通过接地点，即能防止区外故 障时保护装置误动作，又能保证故障时装置可靠动作。对于IT接地系统，一般采用在中性线N上安装零序CT，对在低压侧母排的零序CT必须安装于中性线N与 工作接地点（或重复接地）之间的母排上。如零序CT安装于配电屏的N线母排上，由于配电屏金属外壳一般直接与接地极相联，当母线发生接地短路时，产生的故 障电流Id将沿着配电屏金属外壳→接地线→变压器中性点流动，而不经过零序CT，达不到所要求实现的保护功能，这一点在现场施工时很容易疏忽。
