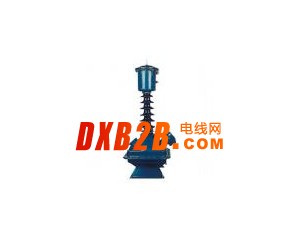

JDXNF6-35单相高压电压互感器

一、概述
本系列电压互感器为单向、户外、油浸式产品．使用时三台一组．JDX6-35为Yo/Yo，连接，JDXF6 -35为Yo/Yo/ Yo/连接。用于额定频率50H或60Hz，额定电压为35kV电力系统中作电能计量、电 压监控和继电保护用
二、使用条件

1.安装场所：户外互感器
高低压电流互感器，
2.环境温度-5C+40C的范围内，空气湿度不大于85%; _电流互感器
3.海拔：海拔2500米以下使用；
4.安装场所无腐蚀性的气体。
三、结构简介 JDX(F)s-35(JDXN(F)s-35)油浸式电压互感器，产品由仿形油箱及装于其上的瓷套组成，油箱分 上、下两部分，上油箱外部装有二次接线盒、铭牌及供吊装的吊攀，顶部与高压瓷套连接。下油箱底 部设有放油塞及接地螺栓和4-∮14mm安装孔。产品油箱上部的高压瓷套顶部装有储油柜，储油柜附 有一次绕组八端出线端子（一次N端装于二次接线盒内）。固定在下油箱内的器身由铁心和线圈组成。 铁心由条形硅钢片叠成三柱式，中间心柱上套有线圈，紧贴心柱的绝缘骨架上依次卷绕剩余电压绕组、 二次绕组、一次绕组，各绕组间用绝缘纸板隔开，产品为全密封结构，能有效地防止绝缘的老化。 （特别说明：所用变压器油为25号变压器油）
  JDX6-35,JDXF6-35单相-油浸式高压电压互感器结构简介,型号原理说明,产品接线图
