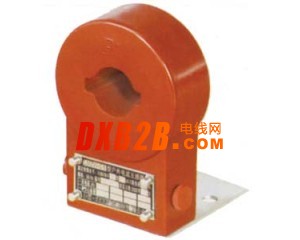

LMZW-0.5电流互感器
-
-
- 名称：LMZW-0.5电流互感器
- 型号：LMZW-0.5
-
LMZW-0.5电流互感器
LMZW-0.5,LMZW1-0.5,LMZJW-0.5电流互感器特点
一次电流5A～5000A，二次电流5A，规格齐全，全面覆盖0.2级、0.5级及1级三个准确度等级； 所用铁芯经过高真空热处理，性能优良，精度稳定； 外壳采用高抗冲阻燃ABS材料制成，具有良好的安全性能，造型美观； 安装方便，可采用弯片固定，压盘固定； 结构：穿孔式（圆、方孔），弯片、单片压盘安装方式 性能符合GB1208-1997《电流互感器》技术标准。
结构特征
本型互感器的铁芯用冷轧取向硅钢片环形卷绕而成，二次绕阻沿环形铁芯均匀缠绕；
中间窗口供母线穿绕使用，下部有底座，供固定安装之用；
本型互感器外部为不饱和树脂绝缘浇注而成。
LMZW-0.5电流互感器技术参数
额定电压:500V;
额定频率(Hz) 50Hz;
额定一次电流:5~1500A;
额定二次电流: 5 A,1A;
额定容量:5VA、10VA；
绝缘要求:一次绕组对二次绕组及地和二次组对地能承受短时工频耐压3kV,绝缘电阻≥10mΩ,历时1min,无击穿及闪络现象.
LMZW-0.5型电流互感器额定负额表
| 型号 | 额定电流比 | 穿心匝数 | 准确精度及额定输出(VA) | 额定绝缘水平 | |||
| 0.2 | 0.5 | 1 | 3 | ||||
|
LMZW-0.5 LMZW1-0.5 LMZJW-0.5 |
15/5 | 10 | 5 | 10 | 15 | 15 | 0.5/3 |
| 20/5 | 10 | ||||||
| 30/5 | 5 | ||||||
| 40/5 | 5 | ||||||
| 50/5 | 3 | ||||||
| 75/5 | 2 | ||||||
| 100/5 | 2 | ||||||
| 150/5 | 1 | ||||||
| 200/5 | 1 | ||||||
| 300/5 | 1 | ||||||
| 400/5 | 1 | ||||||
| 500/5 | 1 | ||||||
| 600/5 | 1 | ||||||
| 800/5 | 1 | ||||||
| 1000/5 | 1 | 10 | 20 | 50 | |||
| 1500/5 | 1 | ||||||
注意事项
