LFZ-0.5电流互感器
产品描述

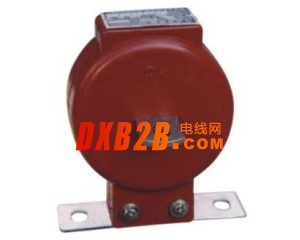

LFZ-0.5电流互感器
LFZ-0.5电流互感器特点
LFZ-0.5型系列电流互感器为聚脂树脂浇注母线式户内型产品,适用于额定频率50Hz或60Hz、额定电压0.66kV及以下的电力系统中作电 流、电能测量和继电保护用。本型电流互感器体积小、重量轻、绝缘性能优越,产品符合 GB1208-1997《电流互感器》标准。
结构特征
本型互感器的铁芯用冷轧取向硅钢片环形卷绕而成,二次绕阻沿环形铁芯均匀缠绕;
中间窗口供母线穿绕使用,下部有底座,供固定安装之用;
本型互感器外部为不饱和树脂绝缘浇注而成。
LFZ-0.5型电流互感器额定负额表
型号 | 额定一次电流 | 额定二次电流 | 准确级及额定输出(VA) | 额定绝缘水平 | |
0.5 | 1 | ||||
LFZ-0.5 | 5 | 5 | 5 | 10 | 0.5/3 |
10 | |||||
15 | |||||
20 | |||||
30 | |||||
40 | |||||
50 | |||||
75 | |||||
100 | |||||
150 | |||||
200 | |||||
300 |
额定电压
电流互感器额定电压不小于装设点线路额定电压。
变比
应根据一次负荷计算电流IC选择电流互感器变比。电流互感器一次侧额定电流标准比(如20、30、40、50、75、100、150、2×a/C) 等多种规格,二次侧额定电流通常为1A或5A。其中2×a/C表示同一台产品有两种电流比,通过改变产品的连接片接线方式实现,当串联时,电流比为a /c,并联时电流比为2×a/C。一般情况下,计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流(即计算IC)。如线路中负 荷计算电流为350A,则电流互感器的变流比应选择400/5。保护用的电流互感器为保证其准确度要求,可以将变比选得大一些。
