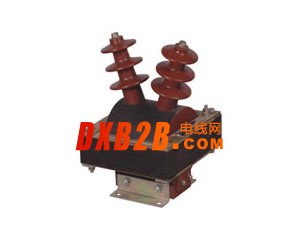

| JDZ-10Q JDZJ-6Q JDZ-10电压互感器 | |||||||||||||||||||||||||||||||||||||||||||||||||
 |
|
||||||||||||||||||||||||||||||||||||||||||||||||
| 一、JDZ-10(Q)、JDZJ-6(Q)、JDZ概述JDZ- 10(Q)、JDZJ-6(Q)、JDZ系列电压互感器为单相、户内、干式半封闭产品，使用时单台或二台一组，上海华通,JDZ- 3，JDZ-6，JDZ-10 二台一组时为V/V连接， JDZ-10(Q)、JDZJ-6(Q)、JDZ二台一组时为 V /V/V连接分别适用于额定频率 50HZ 或 60HZ , 额定电压为 3kV、6kV、10kV 电力系统中作电能计量、电压监控和继电保护用。 二、JDZ-10(Q)、JDZJ-6(Q)、JDZ使用条件 1 海拔高度不超过 1000 米 2 周围环境温度不高于+40 ℃，不低于-5 ℃ 3 周围空气的相对湿度不大于 85 %(20 ℃） 4 安装场所无腐蚀性的气体 三、结构简介JDZ-10(Q)、JDZJ-6(Q)、JDZ型互感器为半封闭，外铁芯结构，绕组为环氧树脂全真 空浇注全绝缘结构铁芯采用优质硅钢片叠装而成互 感器绝缘靠环氧树脂产品体积小、重量轻，安装仅占有限空间所有绕组完全浇注在环氧树脂中，具有优良的绝缘性能，耐冲击和机械压力，并可以保护绕组不受潮一 次绕组引出线端子的标志为 A，X ；二次绕组引出线端子的标志为 a。x ，均在浇注体上清晰标注在夹件上的接地标志旁有接地螺栓供接地用，下部支架供安装用。整体结构紧凑，使用方便。 四、JDZ-10(Q)、JDZJ-6(Q)、JDZ主要技参数：1 产品标准：GB12O7-2006《电磁式电压互感器》 2 产品表面爬电距离：满足II级污秽等级； 3 负荷的功率因数： COS∮=08（滞后） 上海—电流互感器_021-51877537 4 JDZ-10其他技术参数见下表： 五、产品绝缘： 1. .额定绝缘水平： 六、注意事项： 1、使用时二次绕组不许短路及超负荷运行。 |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||
