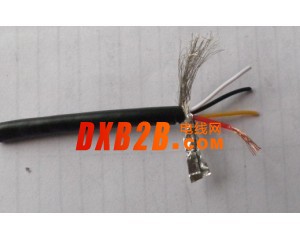

4芯加铝箔加屏蔽弹弓线,弹弓线生产厂家.连续6年全国销量遥遥领先,容川达电线在线QQ153308600电话075527299529,27271909郭生
1。4芯加铝箔加屏蔽弹弓线参数:单位MM,黑色圆线OD5.0PU雾面外被,4芯芯线颜色红黑黄白,芯线ID1.0芯线外被PVC材料,耐温在0度到150度,导体结构11*0.16裸铜,环保.2天交货.100条起订,适用于中小企业，微小企业,适用于特急订单交货.
2。4芯加铝箔加屏蔽伸缩长度:按要求生产,根据使用空间可设计不同长度.
3。4芯加铝箔加屏蔽其它芯线设计思路: 每芯可参照30AWG到12AWG之间，或每芯参照0.0497平方到3.210平方之间.参照以下附表.按照以下附表或按照你要承载电流的大小设计你要的芯线结构,外被线径大小可按你要求制作.
|
线规
|
线数/线径
|
导体平方数
|
绝缘厚度
|
外径
|
承载电流A
|
|
30AWG
|
7/0.1
|
0.0497
|
0.3
|
1.12
|
1
|
|
28AWG
|
7/0.127
|
0.079
|
0.3
|
1.20
|
2.5
|
|
26AWG
|
7/0.16
|
0.126
|
0.3
|
1.30
|
3
|
|
24AWG
|
11/0.16
|
0.201
|
0.3
|
1.43
|
4
|
|
22AWG
|
17/0.16
|
0.314
|
0.3
|
1.58
|
6
|
|
20AWG
|
26/0.16
|
0.503
|
0.3
|
1.76
|
8
|
|
18AWG
|
41/0.16
|
0.798
|
0.3
|
2.00
|
10
|
|
16AWG
|
26/0.254
|
1.270
|
0.3
|
2.32
|
13
|
|
14AWG
|
41/0.254
|
2.020
|
0.3
|
2.80
|
15
|
|
12AWG
|
65/0.254
|
3.210
|
0.3
|
3.00
|
20
|
4。4芯加铝箔加屏蔽其它设计思路导体铜丝可选择镀锡铜或裸铜(黄铜).导体铜丝加入凯芙拉KEVLAR纤维,具有高强度、高耐疲劳性、抗腐蚀性、不导电、低延展性、高摩数、耐热性、柔软性等特性.拉力可达5K到35KG之间,摇摆次数可达1万次到10万次不等.外被PU材料,有高档次亮面和哑光雾面.捏在手里弹性好,手感柔软,用起来特别舒服.
