35KV变压器中性点接地电阻柜660V690V电阻柜

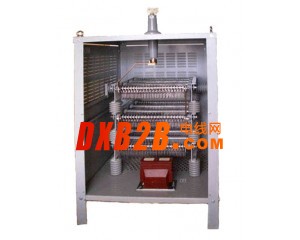

MRD-BJ系列变压器中性电阻柜

1．产品概述

配电系统中性点接地方式通常有中性点不接地、中性点经电阻接地和中性点经消弧线圈接地。各种接地方式不同，使用方式也不同。随着国民经济的发展，许多城市配电网已经改变了过去以架空线路为主的局面，而是以电缆线路为主，与此同时，一些新型设备，如结构紧凑的封闭式SF6开关柜、交联聚乙烯电缆以及氧化锌避雷器等得到越来越广泛的应用，这就使得原来沿用的非有效接地方式有些不适用。因此，如何有效经济的设置中性点接地成为当前供电工作的重点。

目前，我国已有不少配电网中性点采用了经电阻接地的运行方式。安装中性点接地电阻柜后，当发生非金属性接地时，受接地点电阻的影响，流过接地点和中性点的电流比金属性接地时有显著降低，同时，健全相电压上升也显著降低，零序电压值约为单相金属性接地的一半。由此可见，采用中性点经电阻接地，可降低单相接地时的暂态过电压、消除弧光接地过电压和某些谐振过电压，并能采用简单的继电保护装置迅速选择故障线路，切除故障点。

保定明瑞光电科技有限公司拥有技术优秀的研发队伍和精良的设备,专门从事配电系统中性点接地系列产品的研发、生产、销售及服务工作。开发和生产的变压器中性点接地电阻柜适用于6~35kV以电缆线路为主的城市配电网、大型工业企业、工厂、机场、港口、地铁等重要电力用户配电网以及发电厂厂用电系统。

2．执行标准

本产品的设计满足以下标准：

DL/780-2001                                     配电系统中性点接地电阻器

GB6450                                                   干式电力变压器

DL/T620-1997                          交流电气装置的过电压保护和绝缘配合

GB/T16927-1997                                            高电压试验技术

GB1208-1997                                                   电流互感器

GB4208-93                                           外壳防护等级（IP代码）

IEEE32-1972标准                          中性点接地装置的技术、术语和试验

GB311.1-1997
