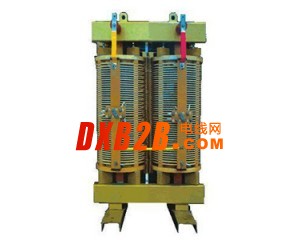

MRD-XHZ系列
发电机中性点消弧线圈
序言
在电力系统中，发电机的中性点是否接地及如何接地运行，涉及技术、经济、安全等多个方面，是一个综合性的问题。根据不同的运行要求采用相应的接地方式，为保证人身和设备的安全，有必要加强对电气设备中性点接地方式的研究，以便确定一个既安全可靠又有利经济运行的接地方式。
发电机中性点接地方式直接影响到供电的可靠性、线路和设备的绝缘水平，以及继电保护装置的功能等。随着电网运行指标的要求日益提高，中性点接地方式的正确选择就更加重要。
发电机中性点采用非直接接地方式。发电机定子绕组发生单相接地故障时，由于不能构成短路回路，接地故障电流往往比负荷电流小得多，所以称这种系统为小接地电流系统。接地点流过的电流是发电机本身引出回路所连接元件（主母线、厂用分支线、主变压器低压绕组等）的对地电容电流。当超过允许值时(允许值参看表一)，将烧伤定子铁芯，进而损坏定子绕组绝缘，引起匝间或相间短路，故需要在发电机中性点采取经消弧线圈或高电阻接地的措施，以保护发电机免遭损坏。
表1
发电机定子绕组单相接地故障电流允许值
|
发电机额定电压（kV） |
发电机额定容量（MW） |
故障电流允许值（A） |
|
|
6.3 |
≤50 |
4 |
|
|
10.5 |
汽轮发电机 |
50～100 |
3 |
|
水轮发电机 |
10～100 |
||
|
13.8～15.75 |
汽轮发电机 |
125～200 |
2 |
|
水轮发电机 |
40～225 |
||
