MRD-KCX微机消谐装置是我公司针对于66kV、35kV、10kV、6kV、3kV及以下电压等级的中性点不接地或经电阻、消弧线圈接地系统，由于铁磁谐振而时常发生的电压互感器（PT）烧毁甚至爆炸的恶性事故，研制生产的一种智能消谐装置。本装置利用80C196单片机作为检测、控制的核心元件，采用大功率、无触点元件消谐，以液晶显示器（LCD）、信号指示灯、微型打印机为人机接口，配以先进的智能化软件，从而使操作更简单、更直观、更准确。

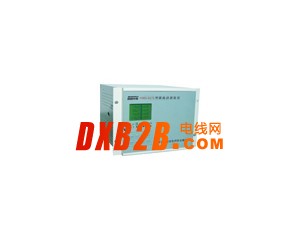

该装置可实时监测并显示PT开口三角在17Hz、25Hz、50Hz、150Hz 四种频率下的电压分量，并且在发生故障时迅速启动，能够区分过电压、铁磁谐振以及单相接地情况，给出相应的报警信号；若为谐振故障，可迅速启动消谐器件进行消谐；同时通过通信接口把故障信息传送至相关部门，实现远动控制。装置外形如图一。

图一

2  工 作 原 理

MRD-KCX微机消谐装置原理框图如图二。本装置采用了80C196单片机作为核心，对PT开口三角电压（即零序电压）进行循环检测：在正常工作情况下，该电压在30V以下，装置内的大功率消谐元件处于阻断状态，对系统无任何影响；当PT开口三角电压大于30V时，说明系统出现故障，本装置对电压互感器开口三角电压进行数据采集，然后对数据进行分析，判断出当前的故障状态（如果是某种频率的铁磁谐振，迅速启动消谐电路予以消除；如果是过电压或接地，装置给出相应的报警信号）。

对于各种故障，本装置实时显示并打印相关数据，输出报警信号，数据上传给上位机并且能够自动记录存储相关故障信息。
