简介：

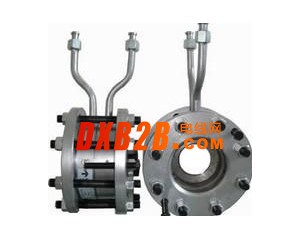

HNLG型孔板流量计为江苏华能自动化仪表有限公司定型产品，该孔板流量计是新研发而成的流量差压发生装置，其中节流装置包括孔板内芯和喷嘴等，配套差压变送器或者压力变送器、三阀阻、冷凝器即可测量管道中各种流体的流量，可测量的介质有液体、气体 、蒸汽，被广泛应用于石油、化工、冶金、轻工、煤矿等工业部门。
测量原理：
充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。
管道安装条件：
1：节流件前后的直管段必须是直的，不得有肉眼可见的弯曲。
2：安装节流件用得直管段应该是光滑的，如不光滑，流量系数应乘以粗糙度修正稀疏。
3：为保证流体的流动在节流件前1D出形成充分发展的紊流速度分布，而且使这种分布成均匀的轴对称形，所以直管段必须是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有一定的圆度指标。
产品特点：
HNLG型孔板流量计的节流装置结构简单，且牢固、性能稳定可靠，使用期限长，价格较低，是工业中常用到的流量测量仪表，整个加工过程采用国际标准，并经过严格的校验检测，用户在购买后可放心使用。该流量计应用领域比较广泛，所有的单相流速都可以测量，一部分混相流也可以使用该产品。HNLG型孔板流量计安装简单，更不需要引压管，可以直接连接差压变送器或者压力变送器来进行测量，可以同时显示流体的累计流量、瞬时流量计、压力及温度，并配有多种通讯接口，具有完善的自诊断功能，量程范围较宽并大于10：1。
技术指标：
1：高精度：±0.075%
2：高稳定性：优于0.1%FS/年
3：高静压：40MPa
4：连续工作5年不需调校
5：可忽略温度、静压影响
6：抗高过压
选型方式：
|
型号 |
说明 |
|||||||||
| HNLG | 节流装置（孔板流量计） | |||||||||
| 代号 |
按其结构特征的两大基本分类 |
|||||||||
| K |
孔板 |
|||||||||
| P |
喷嘴等 |
|||||||||
|
代号 |
公称压力（105Pa） |
|||||||||
|
2.5 |
2.5 |
|||||||||
|
10 |
10 |
|||||||||
|
16 |
16 |
|||||||||
|
25 |
25 |
|||||||||
|
64 |
64 |
|||||||||
|
100 |
100 |
|||||||||
|
200 |
200 |
|||||||||
|
代号 |
口径(mm) |
|||||||||
| 10～1600 |
10～1600mm |
|||||||||
|
代号 |
按其结构形式细分 |
|||||||||
|
H |
标准孔板(环室) |
|||||||||
|
Y |
标准孔板(法兰) |
|||||||||
|
K |
标准孔板(钻孔) |
|||||||||
|
I |
ISA 1932喷嘴 |
|||||||||
|
L |
长径喷嘴 |
|||||||||
|
W |
文丘利喷嘴 |
|||||||||
|
G |
经典文丘利管 |
|||||||||
S |
双重孔板 |
|||||||||
|
Q |
圆缺孔板 |
|||||||||
|
Z |
锥形入口孔板 |
|||||||||
|
R |
1/4圆孔板 |
|||||||||
|
P |
偏心孔板 |
|||||||||
|
N |
整体(内藏)孔板 |
|||||||||
|
X |
楔形孔板 |
|||||||||
|
T |
不在上述之列的特殊节流装置 |
|||||||||
|
代号 |
介质 |
|||||||||
|
1 |
液体 |
|||||||||
|
2 |
气体 |
|||||||||
|
3 |
蒸汽 |
|||||||||
|
4 |
高温液体 |
|||||||||
|
代号 |
补偿形式 |
|||||||||
|
N |
不带压力、温度补偿 |
|||||||||
|
P |
带压力补偿输出 |
|||||||||
|
T |
带温度补偿输出 |
|||||||||
|
Q |
带压力、温度补偿输出 |
|||||||||
|
代号 |
变送器差压量程范围 |
|||||||||
|
0 |
微差压量程 |
|||||||||
|
1 |
低差压量程 |
|||||||||
|
2 |
中差压量程 |
|||||||||
|
3 |
高差压量程 |
|||||||||
|
代号 |
是否带现场显示 |
|||||||||
|
W |
节流装置传感器 |
|||||||||
|
X |
智能节流装置（流量计） |
|||||||||
