简介：

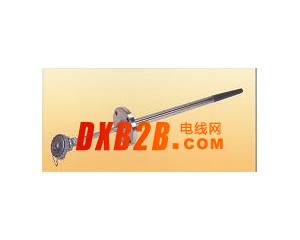

HNNW型耐磨热电阻与耐磨热电偶是同一样的原理，采用特殊材质的耐热材质及耐磨合金材质作为测温外套管和耐磨头，根据被测量温度的不同，所选择的耐磨保护管材质也不同，采用法兰连接或者螺纹连接方式，能长期使用在0-1400度的范围内进行温度测量，是冶金、化工、水泥厂、电厂、流化床锅炉行业运用在高温及耐磨环境中最理想的测量温度传感器，耐磨保护管内装有铠装芯体，具有较高的耐磨、耐腐蚀、耐氧化、抗冲刷的性能，保护管又可以在高温条件下对内装铠装芯起到良好的保护作用，使用寿命最高可以长达二年。耐磨热电阻的组成部分有耐磨头、连接杆、螺纹连接或法兰、接线盒、铠装内芯，其中耐磨头应根据生产现场实际温度选择材质，连接杆、螺纹连接或法兰应根据现场有没有腐蚀性介质选择材质。
HNNM型耐磨热电阻保护管材质：
1、高温合金耐磨：采用特种耐热和耐磨合金材料作为测温外保护管，内装铠装芯体，既具有较高的对颗粒冲刷的耐蚀性能，又能在高温条件下对内芯体起到良好的保护作用。采用法兰或螺纹的连接形式，能长期在0∽1200℃之间进行温度测量。
2、复合铸造耐磨合金：采用复合铠装技术以高温合金基体加入耐磨粒子，精密熔铸成型。不需车削加工，套管硬度高， 抗高温氧化，有少许铸造缺陷但不影响高温耐磨和密封性， 是使用最普通的高温耐磨套管， 价格适中，使用温度800～1200℃。
3、金属陶瓷耐磨：采用重结晶碳化硅金属陶瓷保护管，高温可达1300℃，内装K分度或S分度铠装芯体，专门适用于水泥窑尾、循环硫化床等高温强耐磨工况的温度测量。
4、离子注渗碳化钨：以不锈钢为基体采用离子注渗技术在套管表面注入碳化钨粒子。具有高硬、高强、高韧，特别耐磨，耐磨层厚度0.5～1.5mm，外硬内韧，最小直径可到φ8，表面质量好，使用温度0～800℃。 在电厂磨煤机中使用寿命达2年以上。
5、铁铝瓷保护管：铁基含铝并巧妙地加入A12O3粉，即制得铁铝瓷（TLC）特别含金，将铁铝瓷合金制成热电偶（阻）保护管，即成为铁铝瓷热电偶（阻）最关键的零件－－铁铝瓷保护管。根据工作温度、磨损情况、介质种类、压力等式况，制成不同系列的铁铝瓷保护管，现有系列：TLC、TLC1、TLC2、TLC3、TLC4五大系列。
TLC型：耐盐酸、硝酸、硫酸、耐氢氧化钠、氢氧化钾溶液。工作温度分为350度、750度两种。
TLC1型：耐氧化、耐硫化、耐锌蒸汽腐蚀，有较高的耐磨性能，良好的抗热抗震性，工作温度1100度。
TLC2型：工作温度1250°C，耐磨性能低于TLC1型，与陶瓷管相比抗热震性、高温热强性、工作压力（16MPa等技术指标均遥遥领先，特别适用于1250°C分度号S的热电偶保护管。
TLC3型：由TLC2型改进而成，除具备TLC2型的特点外，在耐磨性能上有了特别的提高，远远高于TLC1型，在同等工况下，可提高寿命二倍。工作温度1300°C。
TLC4型：由TLC1型必进而成，除具备TLC1型的特点外，在耐磨性能上有了特别的提高，远远高于TLC1型，在同等工况下，可提高寿命三倍，工作温度1100°C。经实际使用，在球磨机进出口测温用保护管寿命可达36个月。
技术参数：
1、连接方式：螺纹连接或法兰连接，也可根据实际需要生产
2、电气出口：M20×1.5或NPT1/2
3、耐磨头硬度：HRC60-65
4、防护等级：IP65
5、绝缘电阻>100MΩ（常温下）
6、试验电压：500VDC
7、连接尺寸：M27×2或NPT3/4，可根据实际需要配套
8、精度等级：I级
型号规格：
|
型号 |
分度号 |
测温范围℃ |
公称压力 |
流速 |
规格 |
|
|
d |
L×L |
|||||
|
WRN-230N |
Pt100 |
0-800 |
≤100MPa |
≤100m/s |
Ф16 |
300×150 |
|
WRE-230N |
Pt1000 |
0-600 |
||||
|
WZP-230N |
CU50 |
-200～500 |
||||
|
WRN-630N |
Pt100 |
0-800 |
≤30MPa |
≤80m/s |
Ф16 |
|
|
WRE-630N |
Pt1000 |
0-600 |
||||
|
WZP-630N |
CU50 |
-200～500 |
||||
相关产品：耐磨切断热电偶,一体化温度变送器
