一体化温度变送器的特点


简介：

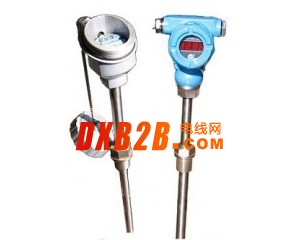

HNSBW型一体化温度变送器是一款新型温度仪表，是温度传感器与变送器相结合的完美产品，采用测温探头和两线制电子元器件组成，把温度模块直接安装于接线盒内，用于直接测量零下200度-1600度范围内的温度信号，然后转换成4-20MA的信号传输给显示仪表、调节器、记录仪等，实现对温度的精准测量和控制。一体化温度变送器具有结构简单、节省引线、输出信号大、抗干扰能力强、线性好、显示简单、固体模块抗震防潮、反保护和限流保护、工作稳定、性能可靠等优点，是现代工业生产用比较常用的一款温度仪表。

性能特点：
1、精度高 　　
2、量程、零点外部连续可调 　　
3、稳定性能好 　　
4、正迁移可达500%、负迁移可达600% 　　
5、二线制 　　
6、阻尼可调、耐过压 　　
7、固体传感器设计 　　
8、无机械可动部件、维修量少 　　
9、重量轻（2.4kg） 　　
10、全系列统一结构、互换性强 　　
11、小型化（166mm总高） 　　
12、接触介质的膜片材料可选 　　
13、单边抗过压强 　　
14、低压浇铸铝合金壳体
15、二线制 4~20mA DC 输出，传输距离远，抗干扰能力强。
16、冷端、温漂、非线形自动补偿。
17、采用热电偶温变，可免用补偿导线，降低成本
18、液晶、数码管、指针等多种指示功能方便现场适时监控。

一体化温度变送器组成部分：
一体化温度变送器一般由基准源、冷端补偿、放大单元、线性化处理、V/I转换、断偶处理、反接保护、限流保护等电路单元组成。它是将热电偶产生的热电势经冷端补偿放大后，再帽由线性电路消除热电势与温度的非线性误差，最后放大转换为4～20mA电流输出信号。为防止热电偶测量中由于电偶断丝而使控温失效造成事故，变送器中还设有断电保护电路。当热电偶断丝或接解不良时，变送器会输出最大值（28mA）以使仪表切断电源。

技术指标：

类别	HNSBW型一体化温度变送器	HNSBW型一体化温度变送器
准确度	0.2%F.S 0.5%F.S
输入	热电偶： B 、 S 、 T 、 K 、 J 热电阻： Pt100 、 Pt10 、 Cu100 、 Cu50
输出	二线制 4-20mA DC
使用温度	-25-85 ℃ （一体化 LCD 表头时 0-60 ℃ ）
温度影响	≤0.05%/ ℃
湿度	5-95%RH
现场显示	无	31/2LED 3 1/2LCD 0-100% 等分刻度
显示精度	无	数字式： 0.5 级 指针式： 2.0 级
负载能力	< 600 Ω（额定负载250）
外形尺寸	44×18	70 ×100（中继器）

相关产品：耐磨耐腐型热电偶,铠装热电偶
