简介：

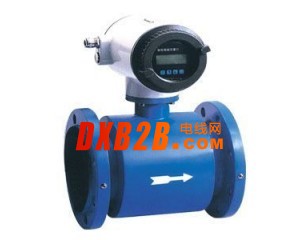

HNLDE型液体流量计也是属于电磁流量计相近的产品，设计了最新的中文液晶显示屏幕，让读数更加清晰，且功能方面更加齐全，操作起来也比较简单，最新的中文液晶显示解决了英文显示所带来的不方便之处，华能自动化仪表有限公司技术人员还独家新研发了4-6多电极结构，更完善的保证了测量的精度，在任何场所内都不需要接地环，大大减少了流量计的体积和维护方面带来的麻烦。液体流量计的测量精度的稳定性不会受到密度、粘度、温度及压力的影响，传感器的感应电压信号与平均流速为线性关系，保证了高精度的测量，测量管内没有阻碍流体的阻件，因此就不会有附加的压力损失，测量管内部也没有可动的部件，大大增加了传感器的使用寿命。液体流量计的感应电压信号是在整个充满磁场的空间中形成的，是管道截面上的平均值，因此传感器所需的直管段不能较短，应为管道直径的5倍，在内衬选型方面可根据液体的介质来选择耐腐材质或耐磨材质。
安装方式：
1：仪表安装采用法兰连接、螺纹连接及夹装式；
2：安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥20dn，下游直管段应≥5dn，其中dn为管道内径。
3：传感器应远离外界磁场，如不能避免，应采取必要的措施；
4：为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道；
5：传感器露天安装时，请做好放大器插头的防水处理；
6：传感器与显示仪表的接线，应根据放大器的电源来选择接线方式，详见有关“使用说明书"。
7：液体流量计传感器可水平、垂直安装，垂时流体方向必须向上。液体应充满管道，不得有气泡。安装时，液体流动方向应与传感器外壳上指示流向的箭头方向一致。传感器上游端至少应有20倍公称通径长度的直管段，下游端应不少于5倍公称通径的直管段，其内壁应光滑清洁，无凹痕、积垢和起皮等缺陷。
8：若流体不稳定有脉动流，为保证转子流量计的良好测量可安装缓冲器，以消除脉动流。转子流量计在使用时，应先缓慢旋开流量计上游管道上的控制阀门，然后用调节阀调节流量，以免突然开启造成浮子急速上升击损锥管。
选型方式：
|
口径mm
|
流量范围
|
口径mm
|
流量范围
|
|
φ15
|
0.0636~6.36
|
φ450
|
57.23～5722.65
|
|
φ20
|
0.11～11.30
|
φ500
|
70.65～7065.00
|
|
φ25
|
0.18～17.66
|
φ600
|
101.74～10173.6
|
|
φ40
|
0.45～45.22
|
φ700
|
138.47～13847.4
|
|
φ50
|
0.71～70.65
|
φ800
|
180.86～18086.4
|
|
φ65
|
1.19～119.4
|
φ900
|
228.91～22890.6
|
|
φ80
|
1.81～180.86
|
φ1000
|
406.94～40694.4
|
|
φ100
|
2.83～282.60
|
φ1200
|
553.90～55389.6
|
|
φ150
|
6.36～635.85
|
φ1600
|
723.46～72345.6
|
|
φ200
|
11.3～1130.4
|
φ1800
|
915.62～91562.4
|
|
φ250
|
17.66～176.25.
|
φ2000
|
1130.4～113040.00
|
|
φ300
|
25.43～2543.40
|
φ2200
|
1367.78～136778.4
|
|
φ350
|
34.62～3461.85
|
φ2400
|
1627.78～162777.6
|
|
φ400
|
45.22～4521.6
|
φ2600
|
1910.38～191037.6
|
