简介：

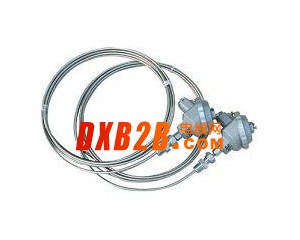

HNKZ型铠装热电阻是工业生产中测量600度以下常用的一款温度测量传感器，具有直径小、易弯曲、抗震性强等特点，适合安装在其他热电阻无法安装的场所内，可以适应在狭小的空间和恶劣的环境内安装，HNKZ型铠装热电阻采用进口感温元件，精度、灵敏度、质量、使用寿命等性能都特别好，外套保护管采用不锈钢生产而成，材质具有高密度抗氧化性能，因此有着很强的抗污染性能和机械强度，常用于零下200度至600度的范围内进行准确的温度测量。
工作原理：
在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50%，所需的时间，称为热响应时间。常温绝缘电阻的实验电压可取直流10-100V任意值，环境温度在15-35℃范围内，相对温度应不大于80%，通过铠装热电阻隔的测量电流最大不超过5mA。HNKZ型铠装热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。
技术指标：
热电阻感温元件100℃时的电阻值（R100）和它在0℃时的电阻R0比值：（R100/R0）
分度号Pt100：A级 R0=100±0.06Ω
B级 R0=100±0.12Ω
选型方法：
根据测温范围选择：600度以上一般选择热电偶，600度以下一般选择热电阻；对精度要求较高选择热电阻，对精度要求不高选择热电偶；热电偶所测量的一般指“点”温，热电阻所测量的一般指空间平均温度；2线制热电阻配线简单，但要带进引线电阻的附加误差。因此不适用制造A级精度的热电阻，且在使用时引线及导线都不宜过长。线制可以消除引线电阻的影响，测量精度高于2线制。作为过程检测元件，其应用最广。线制不仅可以消除引线电阻的影响，而且在连接导线阻值相同时，还可以消除该电阻的影响。在高精度测量时，要采用4线制。
安装方法：
HNKZ型铠装热电阻应避免安装在炉旁或距加热体太近之处，应尽量安装在没有震动或震动很小的地方，同时要便于施工和维护。安装位置应尽可能保持垂直，但在有流速时则必须倾斜安装。接线盒出孔应向下方。热电阻应按规定接线，一般采用三线制。连接导线应采用绝缘（最好是屏敞）铜线，其截面积应≥1.0平方毫米，导线的阻值应按显示仪表的规定配准。要经常检查保护管状况，发现氧化或变形应立即采取措施，要定期进行校验。
量程规格：
|
型号
|
分度号
|
测温范围℃
|
精度等级
|
允许偏差△t℃
|
|
WZPK
|
-200-600
|
Pt100
|
A级
|
-200～600℃时允差±(0.15+0.002t) |
|
B级
|
-200～500℃时允差±(0.30+0.005t) |
相关产品：就地温度显示仪,K型热电偶
