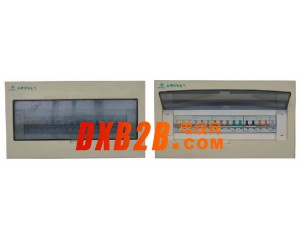

穆勒终端配电箱GPZ168-J

产品简介:

1.适用范围：

GPZ168-J系列终端配电箱适用于高、低层建筑，宾馆、商场、车站、港口、工矿企业企事业单位、娱乐场所及民用住宅等场所，作为对用电设备的线路控制和配电的一种成套装置，其额定电压为220V/380V，负载总电流不大于100A的单相三线和三相五线的末端电路中，能对过载、短路、过电压、欠电压漏电起保护作用，尤其适用于非专业人员使用。

2.使用环境：

GPZ168-J系列终端配电箱适用于海拔高度不得超过2000M;周围空气不高于+40℃不低于-5℃,24h内的温度不得超过+35℃；周围空气相对湿度在最高温度为+40℃时不超过50%，在较低湿度时允许有较大的相对湿度，例如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响；设备应安装在无剧烈震动和冲击的地方，以及不足以使电气元件受到腐蚀的场所。

3.结构特点：

GPZ168-J系列终端配电箱主要结构部件有透明罩、上盖、箱体、安装轨道、母线排、护线罩和电器开关元件等，内装电器开关元件安装于顶帽形轨道上，可根据需要任意组合，拆装方便，开关元件手柄外露，带电及其他部分遮盖于上盖内部，开启门即可方便操作，使用安全，箱体周围及背面均没有进出线，敲落孔便于接线。箱体分为金属型和全塑型两种，既可用于明装式亦可用于暗装式。

4.技术参数：

塑料按压门：单排；自下向上开启90°

配电箱额定电流：100A

材料：塑面铁底

颜色：常规色（乳白色）、可定制颜色

保护等级： IP30

5.产品型号含义

6、箱体尺寸

型号

回路数                         外型尺寸

                                                 明箱（R）

                                          外型             底箱

    GPZ168-J           12         346*210          346*210*80

    GPZ168-J           15         400*210          400*210*80

    GPZ168-J           18         454*210          454*210*80

    GPZ168-J           20         490*210          490*210*80

    GPZ168-J           30         670*210          670*210*80
