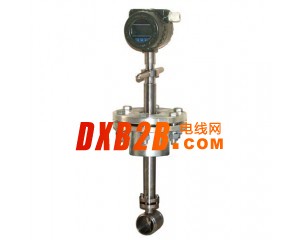

点击图片查看原图
概述：
HNLUCB型插入式涡街流量计主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量, 插入式涡街流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。插入式涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。HNLUCB型插入式涡街流量计防爆型，符合GB3836-83《爆炸性环境用防爆电气设备》的有关规定，防爆标志为ExdIIBT6。
工作原理：
HNLUCB型插入式涡街流量计按国际标准化组织IS07145(在环形截面封闭管道中的流体流量测定—在截面一点的速度测量法)，采用埋入压电晶体的涡街测速探头，插入大口径工业管道内，将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号或4～20mADC电流信号。
仪表特点：
1、可测量蒸汽,气体,液体的体积流量和质量流量；
2、无机械运动部件,测量精度高,结构紧凑维护方便；
3、压力损失小,量程范围宽；范围度达1:25；
4、采用消扰电路和抗振传感头；
5、采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能；
6、可测介质温度达+250℃。
7、可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m）。
技术参数：
| 公称通经（mm） |
250～1500 |
|
仪表材质 |
1Cr18Ni 9Ti |
|
公称压力（Mpa） |
PN1.6Mpa；PN2.5Mpa |
|
被测介质温度（℃） |
－40～+250℃ |
|
环境条件 |
温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa |
|
精度等级 |
示值的±2.5% |
|
量程比 |
1:10；1:15 |
|
阻力损失系数 |
Cd<2.6 |
|
输出信号 |
传感器：脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V |
|
供电电源 |
传感器：+24VDC |
|
信号传输线 |
KVVP3×0.3（三线制），2×0.3（二线制） |
|
传输距离 |
≤500m |
|
信号线接口 |
内螺纹M20×1.5 |
|
防爆等级 |
ExdIIBT6 |
|
防护等级 |
IP65 |
|
允许振动加速度 |
1.0g |
相关产品：气体流量计,蒸汽流量计
