环形孔板流量计的功能


概述：

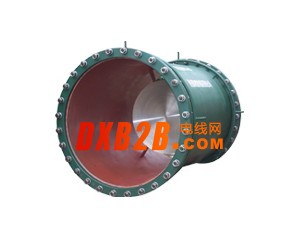

HNLGH型环形孔板流量计是华能自动化仪表有限公司在标准孔板的基础上研发的节流式流量传感器，由于它采用环形通道式结构，使测量的各种脏污介质在通过孔板与管道之间的环缝时可以轻松通过。因此环形孔板流量计广泛应用于脏污介质的流量测量，主要用于测量高炉煤气、焦炉煤气、转炉煤气、混合煤气、水煤气、天然气、工业废水、过热蒸汽、热空气、烟气等，在解决防堵塞、防堆积、防高温变形、防腐蚀性方面有着突出的特点，该环形孔板流量计的节流装置也是与差压变送器或者压力变送器配套使用，并以4-20MA的信号输出连接输入到二次仪表，即可显示出管道内流体的瞬时流量和累计流量的总量。

主要技术参数：
1、公称通径：DN50~DN3000
2、工作温度：-200~450℃
3、公称压力：-0.1~40MPa
4、精度：1.0%  1.5%  2.0%
5、连接方式：法兰连接、焊接连接

特点：
1、测量含有固体微粒的液体或气体；
2、无需长直管段，可在恶劣的管道条件下工作；
3、环形孔板流量计适用于饱和蒸汽、压缩空气、煤气、燃炉废气、冷却水、冷凝液、和各种腐蚀性化工溶液以及各种流体介质的测量；
4、压力损失小，功耗低；
5、在恶劣条件下流出系数稳定，精度高，可靠性好；

工作原理：
HNLGH型环形孔板流量计的最小流通截面是板片中心的圆孔，当流体通过圆孔时因流通面积突然收缩而加速来进行测量流量的，而环形孔板流量计的最小流通截面是板片的外缘和管内壁形成的圆环，流体通过时因流通面积的突然收缩而加速，流体绕过环形孔板的边缘时而产生的附面层就会是圆柱形，对流体产生的阻力原理是相近的，因此环形孔板流量计对流体造成的阻力系数比较相近，这就使两者有可能具有相近的流出系数。

相关产品：圆缺孔板流量计,金属转子流量计
