K型热电偶,K型热电偶的组装


简介：

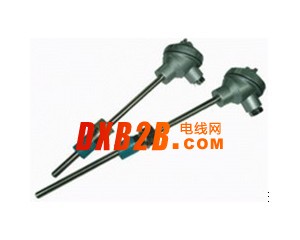

HNKX型K型热电偶是工业生产用常用到的一种温度测量传感器，因K型热电偶的价格成本比较低廉，在各个行业应用中受到了广大的好评，并具有性能稳定、准确度高、使用寿命长等特点，据调查，K型热电偶在各个行业每年的使用量都能达到百分之五十，用户选择量特别的高。K型热电偶主要的主要组成部分由感温元件、安装固定装置及接线盒生产而成，通常和显示仪表，记录仪表和电子调节器配套使用，可以直接测量各种生产中从0℃到1300℃范围的液体蒸汽和气体介质以及固体的表面温度。

工作原理：
HNKX型K型热电偶的热端加热，使得冷、热两端的温度不同，则在该热电偶回路中就会产生热电势，这种物理现象就称为热电现象(即热电效应)。在热电偶回路中产生的电势由温差电势和相接触电势两部分组成，它是两种电子密度不同的导体相互接触时产生的一种热电势，此电势只与两种导体的性质相接触点的温度有关，当两种导体的材料一定，接触电势仅与其接点温度有关，温度越高，导体中的电子就越活跃。

优点：
1、测量精度高。因K型热电偶直接与被测对象接触，不受中间介质的影响。 　　
2、测量范围广。常用的K型热电偶从零下50度-1600度均可连续测量，某些特殊热电偶最低可测到-269度（如金铁镍铬），最高可达2800度（如钨-铼）。 　　
3、构造简单，使用方便。热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。

选型方法：
使用温度在1300~1800℃，要求精度又比较高时，一般选用B型热电偶；要求精度不高，气氛又允许可用钨铼热电偶，高于1800℃一般选用钨铼热电偶；使用温度在1000~1300℃要求精度又比较高可用S型热电偶和N型热电偶；在1000℃以下一般用K型热电偶和N型热电偶，低于400℃一般用E型热电偶；250℃下以及负温测量一般用T型电偶，在低温时T型热电偶稳定而且精度高。

测量范围及误差：


K型热电偶材质	型号	分度号	测量范围	基本误差限
镍铬－康铜	WRK	E	0－800℃	±0.75%t
镍铬－镍硅	WRN	K	0－1300℃	±0.75%t
铂铑 13 -铂	WRB	R	0-1600℃	±0.25%t
铂铑 10 －铂	WRP	S	0－1600℃	±0.25%t
铂铑 30 －铂铑 6	WRR	B	0－1800℃	±0.25%t
