圆缺孔板流量计高品质


简介：

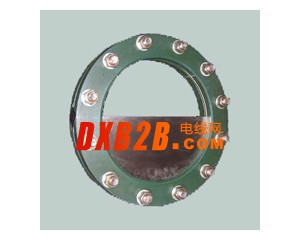

HNYQ型圆缺孔板流量计是基于孔板流量计基础上在孔板内芯上进行开孔，对于开孔的部分需要非常高的技术，必须精确到定位才可以与管道同心，这样才可以保证开孔的部分不会被管道和两端的垫片发生遮盖而影响测量精度，圆缺孔板流量计常适用于湿煤气等脏污介质的测量，可以避免脏污物在孔板前后的堆积，广泛应用于各种煤气的测量和脏污流体的测量。

技术参数：
1、取压方式：法兰取压
2、公称压力: ≤32MPa （≥20MPa可用焊接式）
3、公称通径： 100～350mm .
4、精确度：±3%
5、适用范围：开孔直径比β：0.3≤β≤0.8
             雷诺数范围ReD：100mm≤D≤350mm 0.3≤β≤0.8 ReD≥80D
             125mm≤D≤350mm时ReD≥10000
             100mm≤D≤125mm时上限雷诺数不限

工作原理：
充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以圆缺孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。

安装要求：
1、圆缺孔板流量计只适用于安装在水平或倾斜管道上，不能在垂直管道上使用，被测流体中含有固体颗粒时，缺口应处于下方，如果液体中有气体析出，则缺口应置于上。 　　
2、取压管道焊接前，应先将管道上的取压孔钻好，其直径与取压法兰上的取压孔径相同，取压法兰上的取压孔与管道上的取压孔对准。 　　
3、节流装置与管道连接时，焊接处端面与管道轴线的不垂直度不得大于1°，焊接后内部焊缝应加工处理，使其光滑，无焊巴和焊渣。

相关产品：金属转子流量计,涡轮流量计
