电线打盘机

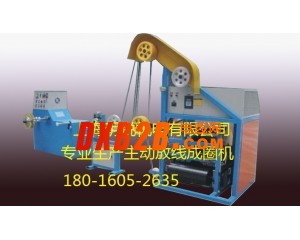

上海玥锐机电有限公司（厂家直销）主动放线电线打盘机 自动电线打盘机 电线打盘机，打扎机，打饼机，绕线机

 该系列主动放线电线成圈机，主动放线架自带变频器，配合电机实现电线动力输出，其主要适用于高标准，高规格，易损坏的线缆。

 ·主动放线电线成圈机主要特点：

 1、 生产效率高、人力成本是传统机型的20%：

   A：采用自动排线，减少一个操作员

   B：采用自动排线，收线速度是传统机型的2-3倍

   C：采用快速打扎装置，成圈后的电线在机台上捆扎后可轻松快速地取下，减少劳动强度并节约大量时间

   D：电线成圈、打扎、塑胶薄膜包装三个工序由一个人完成。

 2、 排线质量好、并质量稳定：

   A：采用自动排线，排线靠线材本身涨力，可保证排线节距不受线径大小的影响，使线排线整齐，排线质量好。

   B：采用自动排线不受人为因素影响，排线质量稳定。

 ·快速盘特征

 整体固定,外挡分离速度快,最小宽度（40mm）最大宽度（100mm）

 ·设备组成：

 调整自动排线成圈打扎机由主动放线架、计米装置、快速成圈

 打扎机装置三部分组成，非可选配火花机与测径仪在线检测火花与线径大小。

 1、 主动放线架：

   A：采用主动放线确保涨力稳定，保证线材不被拉细。

   B：根据不同线材的线径，涨力大小可以通过弹簧进行调节。

   C：无轴液压升降式放线架，采用最新机电一体化制动刹车系统，当主机到设定成圈长度停机时放线盘同步刹车。

   D：采用双锥度液压式上下盘，可实现快速轻松更换线盘，放线盘范围可从∮630-800mm.

 2、 智能计米装置：

   A：计米轮与压轮都采用单句轴承，线材只能前行不会后退，计米准确。

   B：采用智能电子计米器，提高计米精度。

   C：计米轮用铁轮、压轮用高质尼龙轮，高速耐磨损线材不会被压坏。

 3、 快速电线成圈机打扎主机：

   A：自动涨力排线装置，排线速度达500转/分，并由单人操作。

   B：排线靠放线架涨力，保证排线节距不受线径大小的影响，使线材排线整齐，线扎坚实。

   C：自动涨缩快速打扎盘可在2-3秒内完成涨缩与装卸，成圈后的线扎在机台上捆扎并可轻松取下，操作简单方便。

   D：快速装卸盘后档板位置可调动，通过后档板位置的调整，实现40-100mm打扎高度。

   E：采用变频控制软启动与自动刹车技术，在变频器内设定一个启动加速时间，开机时避免加速过快把线材拉细。

   F：采用两段微电脑计米器，用户可根据需要设定成圈长度，并且到米自动停机。

   G：可配线径测试仪与火花测度仪，当电线外径超差或表面破皮时能自动报警并及时停机。
