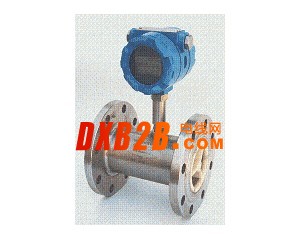

定制涡轮流量计


简介：
HNLWG型涡轮流量计为华能自动化仪表有限公司定型产品，该涡轮流量计是一种特别精密的流量测量仪表，与流量积算仪配套即可用于测量液体的瞬时流量和累计流量，广泛应用于石油、化工、冶金等等行业的计量、控制工作，其中配有卫生接头的涡轮流量传感器可以应用于制药行业。涡轮流量计组成部分是由涡轮传感器与显示仪表，采用多叶片的叶轮来感受流体的平均速度，来计算出流量的瞬时流量或累计流量。

工作原理：
流体流经涡轮流量计传感器壳体时，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。

安装方式：
1、仪表安装采用法兰连接、螺纹连接及夹装式。　　
2、安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥6DS，下游直管段应≥5DS（DS为被测管道实测内径）。 　　
3、传感器应远离外界磁场，如不能避免，应采取必要的措施； 　　
4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道。　　
5、传感器露天安装时，请做好放大器插头的防水处理。
6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式，详见有关“使用说明书”。

技术参数：
公称口径：管道式：DN4～DN200 　　
插入式：DN100～DN2000 　　
精度等级：管道式：±0.5级，±1.0级、插入式：±1.5级、±2.5级 　　高精度的可达0.2级 　　
环境温度：-20℃～50℃ 　　
介质温度：测量液体：-20℃～120℃ 　　
测量气体：-20℃～80℃ 　　
大气压力：86KPa～106KPa 　　
公称压力：1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa 　　
防爆等级：ExdIIBT4 　　
连接方式：螺纹连接、法兰夹装、法兰连接、插入式等

选型方式：


型号		规格代号		说明
HNLWG				涡轮流量计
	G			传感器
		Q		气体
		Y		液体
公称通径			-2	2mm(管螺纹G3/8)
			-4	4mm(管螺纹G1/2)
			-6	6mm(管螺纹G1/2)
			-10	10mm(管螺纹G1/2)
			-15	15mm(管螺纹G1)
			-25	25mm(管螺纹G11/4)
			-40	40mm(法兰型)
			-50	50mm(法兰型)
			-80	80mm(法兰型)
			-100	100mm(法兰型)
			-150	150mm(法兰型)
			-200	200mm(法兰型或者插入式)
			-250	250mm(法兰型或者插入式)
			-300	300mm(法兰型或者插入式)
精度等级			A	精度1％
			B	精度0.5％
			C	精度0.2％
信号输出			M	一体化液晶显示并带4~20mA电流输出
			J	配套流量积算仪分体显示
			S	配套流量积算仪分体显示并输出4~20mA
			I	4~20mA电流输出
			T	一体化液晶显示
			P	脉冲输出
公称压力			C1	PN1.6MPa
			C2	PN2.5MPa
			C3	PN4.0MPa
			C4	PN6.3MPa
			C5	PN16MPa
			C6	PN25MPa
			C7	PN40MPa
防爆要求			/NE	不防爆
			/EX	防爆等级dⅡBT4
温度要求			/NE	常温
			/HE	120℃≥高温≥150℃
其它要求			/HE	在订货时注明
