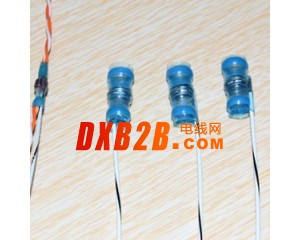

厂家直销热缩屏蔽焊锡环
产品简介：由耐高温的PVDF热缩套管与预先安装的接地导线组合的焊接端子，专为终端镀锡
或镀银的高温电线电缆屏蔽绝缘。满足SAE-AS83519/2和VG95343-101要求。
性能特点： 一体化结构设计,减少了对工人的焊接要求； 透明Kynar热缩管合格证绝缘层的连续性，并起到应力消除的作用 ； 精确调配的焊锡和助焊剂保证了焊点的清洁和焊接的可靠性，可熔封环的融化保证了焊点两端的密封性；可选的预安装引出线可用于屏蔽信号的输出。适用于屏蔽接地终端处理。
关键指标：
特点
·工作温度：-55 ℃～150℃；·产品认证：MIL-S-83519/2 VG95343-101；
·引出线认证：MIL-W-22759/32-GA-C
·透明Kynar热缩管提供包覆、可检查、应力解除和绝缘作用。
·预制焊锡提供可控制的焊接过程。
·易安装，安装成本低。
·可选择的预装引出地线提供了方便且易安装。
技术指标：
|
特性 |
测试方法 |
测试方法 |
指标要求 |
典型值 |
|
物理特性 |
工作温度 |
UL224 |
-55℃～155℃ |
-55℃～155℃ |
|
完全收缩温度 |
UL224 |
183℃ |
183℃ |
|
|
拉伸强度 |
NAS1745 |
4.5N或大于引出线 |
通过 |
|
|
耐腐蚀（35℃×96h）； |
NAS1745 |
电压降最大2.5MV |
≤2.2MV |
|
|
铜腐蚀121℃×16h |
NAS1745 |
无腐蚀 |
通过 |
|
|
化学特性 |
阻燃性 |
UL224 |
最大5S内自息 |
通过 |
|
抗液体（25℃×24h浸泡后） |
NAS1745 |
绝缘强度最少20KV/MM |
≥25KV/MM |
|
|
电气性能 |
绝缘强度 |
ASTM D2671 |
最小30KV/MM |
≥32KV/MM |
|
电压降 |
NAS1745 |
≤2MV |
通过 |
|
|
抗振动 |
NAS1745 |
0.06″DA或15G的高峰期在70至2000HZ（每个方向1小时）最大电压降2.5MV |
通过 |
|
|
老化强度（-65℃～155℃） 五个周期循环NAS1745 |
NAS1745 |
电压降≤2.5MV |
通过 |
产品规格；
|
产品型号 |
L |
L1 |
￠D |
￠D1 |
|
YOS63-1-55-GA-CL |
14.7～18.3 |
8.25 |
1.90 |
2.70 |
|
YOS63-2-55-GA-CL |
14.7～18.3 |
8.25 |
2.70 |
3.70 |
|
YOS63-3-55-GA-CL |
14.7～18.3 |
8.25 |
4.30 |
5.00 |
|
YOS63-4-55-GA-CL |
14.7～18.3 |
8.25 |
6.00 |
6.50 |
|
YOS63-5-55-GA-CL |
14.7～18.3 |
8.25 |
7.00 |
7.50 |
|
产品型号 |
￠D2 |
￠D3 |
￠D4 |
￠D4 |
L2 |
|
YOS63-1-55-GA-CL |
2.70 |
0.90 |
1.90 |
0.50 |
6.35～8.25 |
|
YOS63-2-55-GA-CL |
3.70 |
1.40 |
2.70 |
0.75 |
6.35～8.25 |
|
YOS63-3-55-GA-CL |
5.10 |
2.15 |
4.30 |
1.25 |
6.35～8.25 |
|
YOS63-4-55-GA-CL |
6.50 |
3.30 |
6.00 |
1.80 |
6.35～8.25 |
|
YOS63-5-55-GA-CL |
7.60 |
4.30 |
7.00 |
2.50 |
6.35～8.25 |
产品标识：
对 产品对应型号：
YUDA YOS63-A-55-GA-CL
Raychem SO63X-55-XX-90
Sumitomo H-ML-X-YY
KOSOO KSS63-X-XX-XX-XX
