嵌入式系统数据的U盘存储
目前，基于USB2.0接口的移动存储设备已经被广泛的使用，USB移动存储设备比较常见的如：U盘，移动硬盘等等一些大容量移动存储设备。我们的USB存储设备，往往作为slave设备与host设备配合使用。也许我们接触最多的就是用PC进行U盘的读写功能，如果我们做石油、水文、交通、工业现场等场合的数据采集存储，脱离电脑，我们能否使用USB移动存储设备来存储海量的信息？答案是毋庸置疑的。

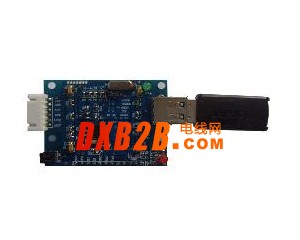

嵌入式电子产品的功能和应用是产品能否争夺市场的决定性因素，在性能稳定可靠的同时，开发周期更是市场拓展的先机。USB118AD是一款可嵌入系统的小型USB读写模块，通过USB118AD的十四条精简命令，不用了解USB通信协议，便可以方便的为嵌入式系统开发U盘存储的扩展。
尺寸：51.6*43*12mm
USB118AD是集成了ARM7数据处理器，只需嵌入式系统通过自身的串口（USATR）简单的发送十四条简短指令，便可以对USB移动设备进行读取存储功能。其中串口包括异步串行接口（UATR）和同步串行接口（SPI）。存储速率满足不同需求，RS232串口波特率：9600\57600\115200。SPI接口150k byte\sec。支持文件系统FAT16\FAT32，可以创建word\excel\bin等各种类型文件。
下面以51单片机AT89C51举个例子，进行对U盘的进行进行简单的检测操作
MCS-51单片机C语言示例程序 ：
#include <REG51.h>
#include <stdio.h>
#define uchar unsigned char
#define uint unsigned int
//命令(预设命令)
uchar code Detect[66]={0xaa,0xbb, 0x01,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20};
//可以添加其他需要增添的命令（预设命令）
******************************************************************
主函数入口
功 能：使发光二极管闪烁
入口参数：无
出口参数: 无
********************************************************************/
void main()
{
SP = 0x60; //堆栈指针
Init_com(); //初始化串口
LED_b
while(1)
{
Send_Data(Detect); //发送检测U盘指令
if(Receive_Data(0x04,0) == 1) //04检测U盘命令代码，命令是否成功执行，是则继续执行
{
delay_xms(200);
break;
}
}
}
******************************************************************
LED闪烁灯
功 能：使发光二极管闪烁
入口参数：无
出口参数: 无
********************************************************************/
void LED_b
{
int a=0;
while(a<4)
{
P3_5 = ~P3_5; //调试指示灯
delay_xms(50); //延时0.2秒
a++;
}
}
以上例程是对U盘的检测程序，更多技术信息请关注http://www.dataie.com
