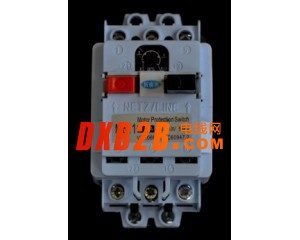

点击图片查看原图
一、用途
本产品执行国家标准GB14048.2-94，符合VDE0660、IEC947-4-1、IEC947-5-1等国家标准。适用于交流电压660V，直流电压至440V电流为0.1至40A的电路中：
作为三相鼠笼型电动机的过载和短路保护以及不频繁全电压起动和停止操作、作为断路器，用于配电线路的过载和短路保护以及不频繁的负载转换；也可用于直流电压线路下电动机或负载控制和保护。
为扩大应用范围，共有28种附件供用户选用：增强功能如电压保护、分励脱钩、开门断电，适用不同安装方式如封闭安装盒、面板式安装座、卡轨式安装板、钥匙操作式按钮以及各种专接线端头。欢迎矿山、机械、化工、冶金、电力、纺织等行业选用。
二、技术数据
1、主回路极数：3级
2、额定工作电压Ue:至～660V；-440V
3、额定工作电流le：0.16至40A分为15档
4、控制三箱鼠笼式电动机（1500转/分50Hz）公率（推荐使用）①：
①用于重载起动或起动时间较长的场合，如：泥浆泵、风车等，可选用额定工作电流较大一档断路器。5、机械寿命：le≤17A 50万次 le＞17A 10万次
6、电寿命：le≤17A AC-3 15万次 le＞17A AC-3 2万次
三、定货号含义：
M611 - ① ② ③ / ④
注①：脱扣器额定电流代号（表1）
|
脱扣器额定电流A |
0.16 | 0.25 | 0.40 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 20 | 25 | 32 | 40 |
| 整定电流调节范围A | 0.1～0.16 | 0.16～0.25 | 0.25～0.40 | 0.40～0.63 | 0.63～1.0 | 1.0～1.6 | 1.6～2.5 | 2.5～4.0 | 4.0～6.3 | 6.3～10 | 9.5～16 | 13～20 | 19～25 | 24～32 | 30～40 |
| 代号 | 05 | 09 | 13 | 17 | 21 | 25 | 29 | 33 | 37 | 42 | 46 | 50 | 54 | 58 | 62 |
注②：额定工作电压代号："3"为380V ； “6”为660V。
注③：辅助触头代号（表2）
| 辅助触头 | 无 | 1常开+1常闭 | 2常开 | 2常闭 |
| 代号 | 0 | 4 | 5 | 6 |
注④：开关结构代号（表3）
| 开关结构 | 代号 |
| 普通基型开关 | V0 |
| 耐高冲击振荡型基型开关 | V2 |
| 普通基型开关+卡轨式安装板 | V3 |
| 普通基型开关+面板式安装板 | V41 |
| 普通基型开关+封闭式塑料安装盒 | V42 |
| 带欠压脱扣器开关+大封闭塑料安装盒 | V43 |
| 普通基型开关+机械式开关断电机构 | V81 |
| 用于熔断器监视的基型开关 | V185 |
| 起重机专用基型开关 | Q□□ |
2、说明：
（1）户在订货时，可以用订货号订货，也可以再加文字直接标注，如用户两者注发不统一，则生产厂以文字标注为准。例如：M611-4234V0 表示额定电流为10A，380V，辅助触头为1常开+1常闭的基型断路器。
（2）带欠电压脱扣器或分励脱扣器的订购方法：直接标注名称或代号及电压值（见表）例：M611-4236V0欠电压脱扣器24V 表示额定电流为10A，380V，辅助触头为2常闭。欠电压脱扣器为24V的基型断路器。
M611电动机保护开关M611-0.16A 0～0.16 A 基型开关(普通螺钉安装)
M611电动机保护开关M611-0.25A 0.16～0.25A基型开关(普通螺钉安装)
M611电动机保护开关M611-0.40A 0.25～0.40A基型开关(普通螺钉安装)
M611电动机保护开关M611-0.63A 0.40～0.63A基型开关(普通螺钉安装)
M611电动机保护开关M611-1.0 0.63～0.1A 基型开关(普通螺钉安装)
M611电动机保护开关M611-1.6A 1.0～1.6 A 基型开关(普通螺钉安装)
M611电动机保护开关M611-2.5A 1.6～2.5 A 基型开关(普通螺钉安装)
M611电动机保护开关M611-4.0A 2.5～4.0 A 基型开关(普通螺钉安装)
M611电动机保护开关M611-6.3A 4.0～6.3 A 基型开关(普通螺钉安装)
M611电动机保护开关M611-10 6.3～10 A 基型开关(普通螺钉安装)
M611电动机保护开关M611-16 10～16 A 基型开关(普通螺钉安装)
M611电动机保护开关M611-20 16～20 A 基型开关(普通螺钉安装)
M611电动机保护开关M611-25 20～25 A 基型开关(普通螺钉安装)
M611电动机保护开关M611-32 25～32 A 基型开关(普通螺钉安装)
M611电动机保护开关M611-40 32～40 A 基型开关(普通螺钉安装)
≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈
卡轨式/导轨式M611电动机保护开关M611-0.16A 0～0.16 A
卡轨式/导轨式M611电动机保护开关M611-0.25A 0.16～0.25A
卡轨式/导轨式M611电动机保护开关M611-0.40A 0.25～0.40A
卡轨式/导轨式M611电动机保护开关M611-0.63A 0.40～0.63A
卡轨式/导轨式M611电动机保护开关M611-1.0 A 0.63～0.1A
卡轨式/导轨式M611电动机保护开关M611-1.6 A 1.0～1.6 A
卡轨式/导轨式M611电动机保护开关M611-4.0 A 2.5～4.0 A
卡轨式/导轨式M611电动机保护开关M611-6.3 A 4.0～6.3 A
卡轨式/导轨式M611电动机保护开关M611-10 A 6.3～10 A
卡轨式/导轨式M611电动机保护开关M611-16 A 10～16 A
卡轨式/导轨式M611电动机保护开关M611-20 A 16～20 A
卡轨式/导轨式M611电动机保护开关M611-25 A 20～25 A
卡轨式/导轨式M611电动机保护开关M611-32 A 25～32 A
卡轨式/导轨式M611电动机保护开关M611-40 A 32～40 A
卡轨式/导轨式M611电动机保护开关M611-63 A 40～63 A
≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈
（1）户在订货时，可以用订货号订货，也可以再加文字直接标注，如用户两者注发不统一，则生产厂以文字标注为准。例如：M611-4234V0 表示额定电流为10A，380V，辅助触头为1常开+1常闭的基型断路器。
（2）带欠电压脱扣器或分励脱扣器的订购方法：直接标注名称或代号及电压值（见表）例：M611-4236V0欠电压脱扣器24V 表示额定电流为10A，380V，辅助触头为2常闭。欠电压脱扣器为24V的基型断路器。
M611电动机保护开关M611-0.16A 0～0.16 A 基型开关(普通螺钉安装)
M611电动机保护开关M611-0.25A 0.16～0.25A基型开关(普通螺钉安装)
M611电动机保护开关M611-0.40A 0.25～0.40A基型开关(普通螺钉安装)
M611电动机保护开关M611-0.63A 0.40～0.63A基型开关(普通螺钉安装)
M611电动机保护开关M611-1.0 0.63～0.1A 基型开关(普通螺钉安装)
M611电动机保护开关M611-1.6A 1.0～1.6 A 基型开关(普通螺钉安装)
M611电动机保护开关M611-2.5A 1.6～2.5 A 基型开关(普通螺钉安装)
M611电动机保护开关M611-4.0A 2.5～4.0 A 基型开关(普通螺钉安装)
M611电动机保护开关M611-6.3A 4.0～6.3 A 基型开关(普通螺钉安装)
M611电动机保护开关M611-10 6.3～10 A 基型开关(普通螺钉安装)
M611电动机保护开关M611-16 10～16 A 基型开关(普通螺钉安装)
M611电动机保护开关M611-20 16～20 A 基型开关(普通螺钉安装)
M611电动机保护开关M611-25 20～25 A 基型开关(普通螺钉安装)
M611电动机保护开关M611-32 25～32 A 基型开关(普通螺钉安装)
M611电动机保护开关M611-40 32～40 A 基型开关(普通螺钉安装)
≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈
卡轨式/导轨式M611电动机保护开关M611-0.16A 0～0.16 A
卡轨式/导轨式M611电动机保护开关M611-0.25A 0.16～0.25A
卡轨式/导轨式M611电动机保护开关M611-0.40A 0.25～0.40A
卡轨式/导轨式M611电动机保护开关M611-0.63A 0.40～0.63A
卡轨式/导轨式M611电动机保护开关M611-1.0 A 0.63～0.1A
卡轨式/导轨式M611电动机保护开关M611-1.6 A 1.0～1.6 A
卡轨式/导轨式M611电动机保护开关M611-4.0 A 2.5～4.0 A
卡轨式/导轨式M611电动机保护开关M611-6.3 A 4.0～6.3 A
卡轨式/导轨式M611电动机保护开关M611-10 A 6.3～10 A
卡轨式/导轨式M611电动机保护开关M611-16 A 10～16 A
卡轨式/导轨式M611电动机保护开关M611-20 A 16～20 A
卡轨式/导轨式M611电动机保护开关M611-25 A 20～25 A
卡轨式/导轨式M611电动机保护开关M611-32 A 25～32 A
卡轨式/导轨式M611电动机保护开关M611-40 A 32～40 A
卡轨式/导轨式M611电动机保护开关M611-63 A 40～63 A
≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈
面板式M611电动机保护开关M611-0.16A 0～0.16 A
面板式M611电动机保护开关M611-0.25A 0.16～0.25A
面板式M611电动机保护开关M611-0.40A 0.25～0.40A
面板式M611电动机保护开关M611-0.63A 0.40～0.63A
面板式M611电动机保护开关M611-1.0 A 0.63～0.1A
面板式M611电动机保护开关M611-1.6 A 1.0～1.6 A
面板式M611电动机保护开关M611-4.0 A 2.5～4.0 A
面板式M611电动机保护开关M611-6.3 A 4.0～6.3 A
面板式M611电动机保护开关M611-10 A 6.3～10 A
面板式M611电动机保护开关M611-16 A 10～16 A
面板式M611电动机保护开关M611-20 A 16～20 A
面板式M611电动机保护开关M611-25 A 20～25 A
面板式M611电动机保护开关M611-32 A 25～32 A
面板式M611电动机保护开关M611-40 A 32～40 A
≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈
带塑料密封盒
带密封盒M611电动机保护开关M611-0.16A 0～0.16 A
带密封盒M611电动机保护开关M611-0.25A 0.16～0.25A
带密封盒M611电动机保护开关M611-0.40A 0.25～0.40A
带密封盒M611电动机保护开关M611-0.63A 0.40～0.63A
带密封盒M611电动机保护开关M611-1.0 A 0.63～0.1A
带密封盒M611电动机保护开关M611-1.6 A 1.0～1.6 A
带密封盒M611电动机保护开关M611-4.0 A 2.5～4.0 A
带密封盒M611电动机保护开关M611-6.3 A 4.0～6.3 A
带密封盒M611电动机保护开关M611-10 A 6.3～10 A
带密封盒M611电动机保护开关M611-16 A 10～16 A
带密封盒M611电动机保护开关M611-20 A 16～20 A
带密封盒M611电动机保护开关M611-25 A 20～25 A
带密封盒M611电动机保护开关M611-32 A 25～32 A
≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈
带开门断电装置
带开门断电装置M611电动机保护开关M611-0.16A 0～0.16 A
带开门断电装置M611电动机保护开关M611-0.25A 0.16～0.25A
带开门断电装置M611电动机保护开关M611-0.40A 0.25～0.40A
带开门断电装置M611电动机保护开关M611-0.63A 0.40～0.63A
带开门断电装置M611电动机保护开关M611-1.0 A 0.63～0.1A
带开门断电装置M611电动机保护开关M611-1.6 A 1.0～1.6 A
带开门断电装置M611电动机保护开关M611-4.0 A 2.5～4.0 A
带开门断电装置M611电动机保护开关M611-6.3 A 4.0～6.3 A
带开门断电装置M611电动机保护开关M611-10 A 6.3～10 A
带开门断电装置M611电动机保护开关M611-16 A 10～16 A
带开门断电装置M611电动机保护开关M611-20 A 16～20 A
带开门断电装置M611电动机保护开关M611-25 A 20～25 A
带开门断电装置M611电动机保护开关M611-32 A 25～32 A
带开门断电装置M611电动机保护开关M611-40 A 32～40 A
≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈
带脱扣器：分励、欠压
带脱扣器M611电动机保护开关M611-0.16A 0～0.16 A
带脱扣器M611电动机保护开关M611-0.25A 0.16～0.25A
带脱扣器M611电动机保护开关M611-0.40A 0.25～0.40A
带脱扣器M611电动机保护开关M611-0.63A 0.40～0.63A
带脱扣器M611电动机保护开关M611-1.0 A 0.63～0.1A
带脱扣器M611电动机保护开关M611-1.6 A 1.0～1.6 A
带脱扣器M611电动机保护开关M611-4.0 A 2.5～4.0 A
带脱扣器M611电动机保护开关M611-6.3 A 4.0～6.3 A
带脱扣器M611电动机保护开关M611-10 A 6.3～10 A
带脱扣器M611电动机保护开关M611-16 A 10～16 A
带脱扣器M611电动机保护开关M611-20 A 16～20 A
带脱扣器M611电动机保护开关M611-25 A 20～25 A
带脱扣器M611电动机保护开关M611-32 A 25～32 A
带脱扣器M611电动机保护开关M611-40 A 32～40 A
面板式M611电动机保护开关M611-0.25A 0.16～0.25A
面板式M611电动机保护开关M611-0.40A 0.25～0.40A
面板式M611电动机保护开关M611-0.63A 0.40～0.63A
面板式M611电动机保护开关M611-1.0 A 0.63～0.1A
面板式M611电动机保护开关M611-1.6 A 1.0～1.6 A
面板式M611电动机保护开关M611-4.0 A 2.5～4.0 A
面板式M611电动机保护开关M611-6.3 A 4.0～6.3 A
面板式M611电动机保护开关M611-10 A 6.3～10 A
面板式M611电动机保护开关M611-16 A 10～16 A
面板式M611电动机保护开关M611-20 A 16～20 A
面板式M611电动机保护开关M611-25 A 20～25 A
面板式M611电动机保护开关M611-32 A 25～32 A
面板式M611电动机保护开关M611-40 A 32～40 A
≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈
带塑料密封盒
带密封盒M611电动机保护开关M611-0.16A 0～0.16 A
带密封盒M611电动机保护开关M611-0.25A 0.16～0.25A
带密封盒M611电动机保护开关M611-0.40A 0.25～0.40A
带密封盒M611电动机保护开关M611-0.63A 0.40～0.63A
带密封盒M611电动机保护开关M611-1.0 A 0.63～0.1A
带密封盒M611电动机保护开关M611-1.6 A 1.0～1.6 A
带密封盒M611电动机保护开关M611-4.0 A 2.5～4.0 A
带密封盒M611电动机保护开关M611-6.3 A 4.0～6.3 A
带密封盒M611电动机保护开关M611-10 A 6.3～10 A
带密封盒M611电动机保护开关M611-16 A 10～16 A
带密封盒M611电动机保护开关M611-20 A 16～20 A
带密封盒M611电动机保护开关M611-25 A 20～25 A
带密封盒M611电动机保护开关M611-32 A 25～32 A
≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈
带开门断电装置
带开门断电装置M611电动机保护开关M611-0.16A 0～0.16 A
带开门断电装置M611电动机保护开关M611-0.25A 0.16～0.25A
带开门断电装置M611电动机保护开关M611-0.40A 0.25～0.40A
带开门断电装置M611电动机保护开关M611-0.63A 0.40～0.63A
带开门断电装置M611电动机保护开关M611-1.0 A 0.63～0.1A
带开门断电装置M611电动机保护开关M611-1.6 A 1.0～1.6 A
带开门断电装置M611电动机保护开关M611-4.0 A 2.5～4.0 A
带开门断电装置M611电动机保护开关M611-6.3 A 4.0～6.3 A
带开门断电装置M611电动机保护开关M611-10 A 6.3～10 A
带开门断电装置M611电动机保护开关M611-16 A 10～16 A
带开门断电装置M611电动机保护开关M611-20 A 16～20 A
带开门断电装置M611电动机保护开关M611-25 A 20～25 A
带开门断电装置M611电动机保护开关M611-32 A 25～32 A
带开门断电装置M611电动机保护开关M611-40 A 32～40 A
≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈
带脱扣器：分励、欠压
带脱扣器M611电动机保护开关M611-0.16A 0～0.16 A
带脱扣器M611电动机保护开关M611-0.25A 0.16～0.25A
带脱扣器M611电动机保护开关M611-0.40A 0.25～0.40A
带脱扣器M611电动机保护开关M611-0.63A 0.40～0.63A
带脱扣器M611电动机保护开关M611-1.0 A 0.63～0.1A
带脱扣器M611电动机保护开关M611-1.6 A 1.0～1.6 A
带脱扣器M611电动机保护开关M611-4.0 A 2.5～4.0 A
带脱扣器M611电动机保护开关M611-6.3 A 4.0～6.3 A
带脱扣器M611电动机保护开关M611-10 A 6.3～10 A
带脱扣器M611电动机保护开关M611-16 A 10～16 A
带脱扣器M611电动机保护开关M611-20 A 16～20 A
带脱扣器M611电动机保护开关M611-25 A 20～25 A
带脱扣器M611电动机保护开关M611-32 A 25～32 A
带脱扣器M611电动机保护开关M611-40 A 32～40 A
