1、用途

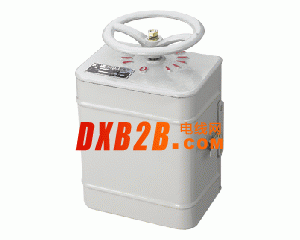

KT10系列交流凸轮控制器（以下简称控制器），主要用于交流50HZ电压至380伏的电动机起动、调速、及换向之用，也适用于类似要求的其它电力驱动系统。
2、外形及安装尺寸
2.1 KT0-25J/1控制器外形及安装尺寸见图1。
图1KT10-25J/1控制器外形图
2.2KT10-60J/控制器外形及安装尺寸见图2.
图2 KT10-60J/控制器外形图
|
型号 |
KT10-60J/1 |
KT10-60J/2 |
KT10-60J/3 |
KT10-60J/5 |
|
B |
KT10-60J/13F |
KT10-60J/15F |
KT10-60J/24 |
KT10-60J/14F |
|
422±4.85 |
422±4.85 |
422±4.85 |
522±5.5 |
|
|
C |
252±4.05 |
272±4.05 |
252±4.05 |
352±4.45 |
|
型号 |
KT10-25J/1 |
KT10-25J/2 |
KT10-25J/3 |
KT10-25J/5 |
|
A |
KT10-25J/13F |
KT10-25J/15F |
KT10-25J/24 |
KT10-25J/14F |
|
346±4.85 |
346±4.85 |
346±4.85 |
426±4.85 |
|
|
C |
206±3.6 |
222±3.6 |
206±3.6 |
286±4.05 |
