SOT23-5封装3.3V转5V 2A外置MOS升压芯片
5脚小封装升压IC SX1315 移动电源方案专用升压芯片
1.5A、2A 、3A大电流升压IC SX1315 最便宜的移动电源升压方案
5V/ 2A稳压IC SX1315 新款热卖 长期有现货供应
小尺寸、高效率、低电压的升压DC/DC转换器SX1315
效率92%,DC-DC升压模块,升压电路板,5V/2A,12V/1A输出
SOT23-5贴片5脚大电流升压IC SX1315 3V转5V 2A升压IC 外围简单 低成本
最便宜的移动电源5V/2A大电流升压方案SX1315
原厂优势供应3.7V升5V 1.5A或2A大电流升压芯片SX1315机电
原厂优势供应DC/DC升压IC—SX1315 (M3KK)用于IPHONE,移动电源,稳压IC
便捷DVD 数码相机 POS机 数码产品移动电源 高效率升压芯片
3.7v升5v 升8v升9v升10v升12v供功放便携式音箱 插卡音箱 升压方案
SX1315是一种由基准电压源、振荡电路、误差放大器、相位补偿电路、PWM / PFM 切换控制电路等构成的CMOS 升压DC/DC 控制器。通过使用外接低通态电阻N 沟道功率MOS，即可适用于需要高效率、高输出电流的应用电路上。通过PWM / PFM 切换控制电路，在负载较轻时，将工作状态切换为占空系数为15%的PFM 控制电路，可以防止因IC 的工作电流引起的效率降低。
特点：
低电压工作：可保证以 0.9 V (IOUT = 1 mA)启动
占空比: 内置 PWM / PFM 切换控制电路(15 ~ 78%)
振荡频率：300KHz
输出电压：在1.5～6.5V之间
输出电压精度：±2﹪
软启动功能：2mS
带开/关控制功能
外接部件：线圈、二极管、电容器、晶体管
封装形式：SOT-23-5
应用：
移动电源,移动电话（PDC, GSM, CDMA, IMT200等）,蓝牙设备, PDA,便携式通讯设备,游戏机,数码相机,无绳电话,笔记本
|

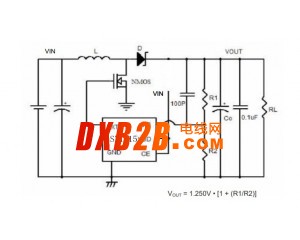

SX1315典型应用
|
||
|
应用
|
电流
|
效率
|
|
3V升5v
|
1A-3A
|
87%
|
|
5V升12v
|
1A
|
90%
|
硕芯科技—王生电话： 0755-33653782
mob：13723437216 QQ：415722082
邮箱：sx082@suosemi.com
公司企业网址：http://www.suosemi.com
