点击图片查看原图

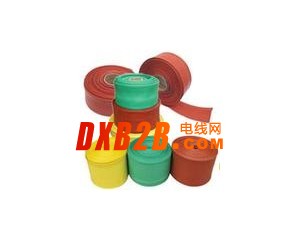

广州中亚母排用于变电站母线，高、低压开关柜母线的绝缘防护 ，可以使开关柜的结构紧凑化（相间距离缩短），防止偶发性的短路事故。
应用范围：
1. 杜绝老鼠、蛇等小动物引起的短路故障。
2. 防止酸、碱、盐等化学物质对母排的腐蚀。
3. 防止检修人员误入带电间隙造成意外事故。
4. 适应开关小型化的发展趋势。
5. 解决母线槽的相间绝缘问题。
|
性能特性 |
||
|
项目 |
指标 |
性能参数 |
|
拉伸度(MPa) |
≥10.4 |
GB/T1040 |
|
断裂拉伸率(%) |
≥300 |
GB/T1040 |
|
热老化后拉伸强度(MPa)（130℃，168h） |
≥7.3 |
GB/T1040,GB/T7141 |
|
热老化后断裂伸长率(%)（130℃，168h） |
≥100 |
GB/T1040,GB/T7141 |
|
径向收缩率(%) |
≥50 |
|
|
轴向收缩率(%) |
根据规格变化 |
|
|
偏壁率(%) |
30 |
UL224 |
|
吸水率(%) |
≤0.5 |
ISO 62-1980 |
|
热冲击（160℃下，4h） |
不开裂、不 流淌 |
JB7829附录D |
|
耐低温性能（-40℃下） |
不开裂 |
|
|
阻燃试验（氧指数O.I） |
≥30 |
GB/T2406 |
|
工频耐压（KV/mm） |
≥30KV,1min |
GB/T1408.1 |
|
击穿强度(KV/mm) |
≥15 |
GB/T1408.1 |
|
体积电阻率(Ω.cm) |
≥4.3×1014 |
GB/T1410 |
|
硬度（邵氏A） |
≤90 |
GB 2411 |
|
*该项指标适用于10KV母排。在进行该项指标试验时，必须将产品均匀 收缩在母排上，并保证薄厚 |
||
10KV热收缩母排保护套管
|
型号 |
适用母排 |
收缩前 |
收缩前 |
收缩后 |
收缩后 |
|
20 |
20 |
20±0.8 |
1.0±0.2 |
9 |
2.2±0.2 |
|
30 |
30 |
30±0.8 |
1.0±0.2 |
13 |
2.2±0.2 |
|
40 |
40 |
40±1.0 |
1.2±0.2 |
15 |
|
|
50 |
50 |
50±2.0 |
1.2±0.2 |
20 |
2.5±0.2 |
|
65 |
80 |
65±3.0 |
1.2±0.2 |
24 |
3.0±0.2 |
|
80 |
80/100 |
80±3.0 |
1.2±0.3 |
32 |
3.0±0.3 |
|
100 |
120 |
100±4.0 |
1.2±0.3 |
40 |
3.0±0.3 |
|
120 |
150 |
120±4.0 |
1.2±0.3 |
48 |
3.0±0.3 |
|
150 |
200 |
150±4.0 |
1.2±0.3 |
60 |
3.5±0.3 |
|
180 |
MAX |
180±5.0 |
1.2±0.3 |
70 |
3.5±0.3 |
|
210 |
MAX |
210±5.0 |
1.2±0.3 |
80 |
3.5±0.3 |
