【仪器概述】

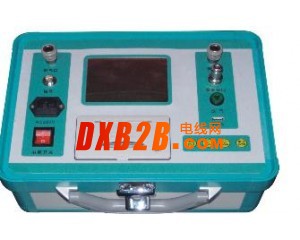

智能型SF6密度继电器校验仪，是一种智能化全自动的SF6密度继电器校验仪器。该仪器采用微机技术，能对各种SF6密度继电器进行校验，以及对SF6气体任意环境温度下的压力进行标准换算的一种便携式校验仪器，也为SF6电气产品的生产、安全运行、预试和维护提供方便。
在封闭容器中，一定温度下的SF6气体压力可代表SF6气体的密度。为了能够统一，习惯上常把20℃时SF6气体压力作为标度值。在现场校验时，在不同的环境温度下，测量的压力值都要换算成其对应20℃时的压力值，从而判断SF6密度继电器的性能。智能型SF6密度继电器校验仪对这个过程是自动完成的，既准确，又灵活方便。本仪器除可对SF6密度继电器校验外，还具有对压力表、密度表进行校验和仪器自校的功能，这样不仅可以一机多用，还免除了仪器送检和返厂校验的难题。
【性能特点】
1、密度继电器校验仪采用32位ARM单片机和TI公司的高速信号处理芯片进行检测与控制，集成程度高。机电一体化设计，精度高，重复性好，可靠性高
2、配置了单色液晶屏和软键盘人机接口，操作简单、界面美观，所有参数及状态一目了然
3、自动完成压力测量和20℃值转换，从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力 20℃时环境温度下的压力、环境温度。彻底解决了SF6气体密度继电器现场校验难的问题
4、所有测试过程自动由仪器完成，不用人工干预，避免了繁琐的人工气路调节操作
5、汉字报表式打印测试结果，并对试验结果进行智能分析
6、能同时存储50次试验结果，并具有掉电数据保护功能，可随时查询和打印以前的试验结果
7、校验过程中无需恒温室，可以在任意有效温度范围内对SF6气体密度继电器、压力表进行校验
8、配有多种型号过渡接头，大多数型号开关的密度继电器不用拆卸即可进行现场校验
9、校验过程中不浪费SF6气体，测试成本低，对环境无污染
10、具有在线修改系统时钟的功能
11、具有在线修改系统压力功能，可以现场修正
12、核心元器件采用进口元件，性能可靠
13、能同时测试一组报警信号、二组闭锁信号
14、本产品为便携式工具，使用方便可靠，是SF6密度继电器校验的必备设备
【技术参数】
1、工作电压：AC220V、50Hz
2、仪器功率：50W
3、仪器精度：0.2级
4、压力显示分辨率：0.001MPa
5、压力校验范围：0～1.0MPa
6、环境温度显示分辨率：0.1℃
7、环境温度测量范围：-50℃～150℃
8、工作湿度：≤90%RH
9、校验对象：单报警、单闭锁、单报警单闭锁、单报警双闭锁
10、显示方式：320×240图形点阵单色液晶屏
11、操作方式：软键盘按键输入
12、打印机型：高速微型打印机
13、打印方式：汉字报表式打印
14、存储容量：可同时存储50次试验结果
15、外形尺寸：主机 375×270×240mm3，附件箱 400×370×200mm3
16、SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力
17、仪器重量：8Kg
