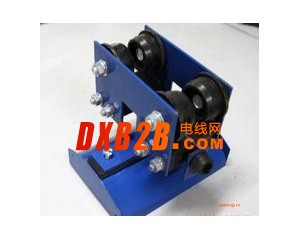

工字钢电缆滑车

工字钢电缆滑车

Hc型电缆滑车系列为起重机小车供电的一种导电形式，它由走轮、支架、托板组成，将软电缆固定在托板上，由牵引架与电缆滑车同步，从而实现小车供电目的。     Hc系列电缆车分为中载荷型、重载荷型和轻载荷型，因此滑车行走轮为Φ80、Φ63、Φ50的三种，承载能力≤50-150kg每类按托板层数分为单层、双层、三层，每类中有三种形式，首端为电缆牵引车，终端为固定挂线架，中间为电缆滑车（见下图）。

说明：
1、固定挂线架安装好后，后边应挂一挡铁。
2、调整牵引头，使小车在整个行程中不碰牵引孔的上下边缘为好。
3、电缆长度为起重机跨度的1.2倍加8米。
4、调整牵引钢丝绳，使其长度小于同节电缆长度，运行时由牵引钢丝绳受力。
5、当电缆直径不等时，电缆夹间应垫以软橡皮，使其外径基本相同，以便将电缆夹紧。
6、布电缆时，应考虑两面电缆托板受力均衡。
7、当电缆滑车为二层、三层时，要求相同。
8、滑车装置上的双垫圈为调整垫圈，当导轨不合适时，把垫圈放在固定板的内侧，以调整轨距的宽窄，出厂时按导轨I160×88×6制造。
