JG 电机引接线 |
|
型号
|
产品名称
|
用途
|
颜色
|
导体长期允许
工作温度 ℃ |
额定电压
V |
标称截面
mm2 |
|
JG |

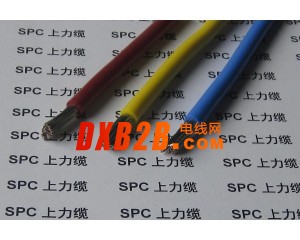

硅橡胶绝缘电机引接线（镀锡铜芯） | 适用于交流额定电压 1140V 及以下的绝缘电机和电器引接线，广泛用于航海、国防、火车等大功率电机上。 |
客户指定
|
-60 ~ + 180 |
500 |
0.12 ~ 120 |
|
标称截面 |
美国 |
导体结构 |
绝缘标称厚度 |
电线外径 |
20 ℃时导体 |
|||
|
股数 / 线径 |
导体直径 |
500V |
1000V |
500V |
1000V |
|||
|
0.12 |
26 |
7/0.15 |
0.45 |
0.6 |
0.8 |
1.65 |
2.05 |
163.0 |
|
0.2 |
24 |
12/0.15 |
0.60 |
0.6 |
0.8 |
1.80 |
2.2 |
95.0 |
|
0.3 |
22 |
16/0.15 |
0.70 |
0.6 |
0.8 |
1.90 |
2.3 |
71.2 |
|
0.4 |
21 |
23/0.15 |
0.80 |
0.8 |
1.0 |
2.40 |
2.8 |
43.6 |
|
0.5 |
20 |
16/0.20 |
0.93 |
0.8 |
1.0 |
2.53 |
2.93 |
40.0 |
|
0.75 |
18 |
24/0.20 |
1.14 |
1.0 |
1.2 |
3.14 |
3.54 |
26.7 |
|
1 |
17 |
32/0.20 |
1.32 |
1.0 |
1.2 |
3.32 |
3.72 |
20.2 |
|
1.5 |
15 |
30/0.25 |
1.60 |
1.0 |
1.2 |
3.60 |
4.00 |
18.7 |
|
2 |
14 |
40/0.25 |
1.84 |
1.0 |
1.2 |
3.84 |
4.24 |
13.9 |
|
2.5 |
13 |
48/0.25 |
2.00 |
1.0 |
1.3 |
4.00 |
4.4 |
8.81 |
|
4 |
11 |
56/0.30 |
2.60 |
1.2 |
1.4 |
5.00 |
5.40 |
5.09 |
|
6 |
10 |
84/0.30 |
3.60 |
1.2 |
1.4 |
6.00 |
6.40 |
3.39 |
|
10 |
7 |
84/0.40 |
4.60 |
1.4 |
1.6 |
7.40 |
7.8 |
1.95 |
|
16 |
5 |
129/0.40 |
5.70 |
1.4 |
1.6 |
8.60 |
8.9 |
1.24 |
|
25 |
3 |
190/0.40 |
7.10 |
1.6 |
1.8 |
10.3 |
10.7 |
0.795 |
|
35 |
2 |
275/0.40 |
8.50 |
1.8 |
2.0 |
12.1 |
12.5 |
0.666 |
|
50 |
1 |
395/0.40 |
10.30 |
3.0 |
2.2 |
14.3 |
14.7 |
0.393 |
|
70 |
360/0.50 |
12.40 |
2.0 |
2.2 |
16.4 |
16.8 |
0.277 |
|
|
95 |
475/0.50 |
14.50 |
2.2 |
2.4 |
18.9 |
19.3 |
0.21 |
|
|
120 |
608/0.50 |
16.00 |
2.2 |
2.4 |
20.4 |
20.8 |
0.164 |
|
