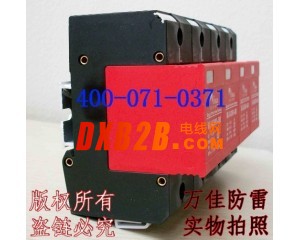

标称60KA浪涌保护器/机房电源三级防雷/河南万佳防雷器

标称60KA浪涌保护器/机房电源三级防雷/河南万佳防雷器

电源防雷模块
1．产品用途
通流容量为20ka、40ka、60ka的防雷模块用于各种电源系统的防雷保护；通流容量为80ka、100ka、120ka的防雷模块用于重要场所的总电源防雷保护。该产品广泛适用于移动通信基站、微波通信局/站、电信机房、工厂、民航、金融、证券等的电源系统，如各种配电站、配电房、配电柜、交直流配电屏、开关箱、以及其它各种重要且易遭受雷击的设备，使电源系统免受雷击过电压损坏。
2．命名规则
3．技术参数
4、安装示意图
5．产品特点
●选用优质压敏电阻，性能稳定可靠。
●通流容量大，ns级响应速度。
●内置过热断路装置。
●失效检测指示。
●遥信报警接口。
●适用于不同电网制式，保护更全面。
●35mm 导轨安装，标准模块化设计。
●维护简便，可插拔更换防雷模块。
6．使用说明
⑴安装前必须切断电源，严禁带电操作。
⑵连接线应采用不小于6 mm2的多股铜线，且要求短、粗、直。
⑶建议在防雷模块前端串联熔断器或空开。
⑷安装时请根据安装示意图所示连接，其中l为相线，n为零线，pe为地线，切勿错接。安装完成后，合上自动断路器开关，检查工作状态是否正常。
⑸单片宽度为36的模块，可以采用双接线方式连接，一般情况下，只需连接两个接线柱中的任意一个即可。
⑹安装完毕后将模块插到位，检查防雷模块是否正常工作。
⑺防雷模块在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗呈红色或遥信端子输出报警信号时，表示防雷模块发生故障，应及时维修或更换。
⑻非专业人员请勿拆卸。避雷针/电源防雷器/电源防雷模块/三合一视频防雷器/电源防雷插座/河南防雷/河南防雷产品/河南防雷公司/郑州防雷/郑州防雷产品/郑州防雷公司
