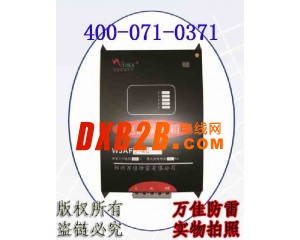

点击图片查看原图
一、产品特点:
² 本产品属于单相并联型SPD，当过电压、过电流侵入SPD回路时SPD内的泄放电路使过电压、过电流得到有效抑制和泄放，使各线路间的电位差基本保持不变，雷击后自动恢复到正常状态，并指示SPD的好坏，在无浪涌的情况下防雷箱系开路状态。
² 适用防雷区域：LPZ2与LPZ3区交界处（D级）电源线路的雷电浪涌保护。
² 适用于220V分配电箱电源系统的雷电浪涌防护。
² 通流量大、残压低,响应时间快。
² 采用温控断路技术，内置过流保护电路，彻底避免火险。
² 核心器件均选用国际名牌产品，可靠性高。
² 具有工作指示、故障指示、雷击计数等功能。
² 适用于通信、电视广播、计算机房、自动控制、机电设备及所有配电设备的防雷保护。
二、技术参数：
|
产品型号
|
WJAF2-40KA
|
WJAF2-60KA
|
|
保护级别
|
D级
|
C级
|
|
工作电压Un（V）
|
220V
|
220V
|
|
标称放电电流In（KA）
|
20KA(8/20μs)
|
30KA(8/20μs)
|
|
最大放电电流Imax（KA）
|
40KA(8/20μs)
|
60KA(8/20μs)
|
|
电压保护水平Up（V）
|
≤1500V
|
≤1800V
|
|
最大持续运行电压Uc（V）
|
385V
|
385V
|
|
响应时间（ns）
|
＜20ns
|
＜20ns
|
|
漏电流（μA）
|
≤20μA
|
≤20μA
|
|
保护模式
|
L-PE、N-PE
|
|
|
工作环境
|
温度：-40℃—+80℃，相对湿度＜95%
|
|
|
外壳材料
|
铁质箱体 符合UL94V-0
|
|
|
箱体防护等级
|
IP20
|
|
|
外形尺寸
|
260*160*85mm
|
|
三、安装应用：
² SPD应用于主配电系统380V电源第一级雷电防护，并联安装在建筑物总配电柜或配电箱的电源进线端，可采用凯文连接方式。安装前必须切断电源，严禁带电操作。防雷箱可悬挂在墙上或水平位置。
² 安装时请根据安装示意图连接，其中L1、L2、L3为火线，N为零线，PE为地线，切勿错接。安装完成后，合上自动断路器开关，检查工作状态是否正常。
² 防雷箱使用期间，应定期检测并查看指示灯工作状态：指示灯呈绿色，防雷箱正常工作，指示灯呈红色，防雷箱出现故障，应及时维修或更换。
² 产品适用于TT、TN-S、TN-C、IT等供电系统。
² 所有接线必须牢固及可靠电气联接。SPD连接线：BVR≥16 mm2, 接地线：BVR≥25 mm2
² 防雷接地应符合防雷规范要求，接地线尽可能粗短且接地电阻应小于10Ω。
